办公楼多功能会议音响系统音频扩声系统设计
音视频扩声系统、灯光系统设计说明
第一章 总体概念
随着信息时代的到来,计算机多媒体技术的迅猛发展,网络技术的普遍应用,大到世界各行业特定政府机关、国家政法机关或大型调度中心的建立,小到各工矿企业会议、技术报告及讲座的进行,对现代视讯展示、数码电声处理、自动化电器处理等组成的多媒体声光像系统的渴望越来越强烈,而传统的模拟电子技术很难满足人们在这方面的要求。近几年迅速崛起多媒体声光像系统技术正在逐步成为适应这一需求的有效途径。为此,我们音响公司根据现代会议室的实际应用和需求,采用最新的多媒体音视频产品和先进设计手段,提出本系统方案供用户选择和参考。
我们此次的设计是根据现代会议厅所提出来有关系统的具体应用需求,结合我们以往同类项目的工作经验,依据现有的国家标准、规范,并参照国际上通用规范进行的。在系统设计过程中,我们按以下的思路进行设计:
突出先进性、实用性、可靠性系统特点
数字化的高集成度可控制能力
多功能的应用性
灵活的扩展性
完善的售后服务保证体系
根据一般会议厅和会议室的功能要求及甲方的具体要求,我们将整个厅堂的功能做如下定位:
综合多功能会议室的设计,能够满足以下功能:视频会议;摄像监控、培训教学等,追求语言的清晰图和饱和度,声压级级要求达到国家厅堂扩声系统一级标准。同时预留了丰富的接口,方便以后系统的扩展,实现整个系统的强大功能。同时有演出用的舞台,配置了专业的舞台灯光系统和演出扩声系统,加了超低音音箱和效果器,追求声音的饱满度和浑厚感,能够满足文艺演出,会议报告,庆典活动召开等功能。
第二章 音频扩声系统设计
一、设计思想
我们此次的设计是根据业主方所提出来的有关该系统的扩声系统具体应用需求,结合我们以往同类项目的工作经验,依据现有的国家标准、规范,并参照国际上通用规范进行的。在系统设计过程中,我们按以下的思路进行设计:
- 突出先进性、实用性、可靠性系统特点
- 多功能的应用性
- 极易伸张的扩展性
- 完善的售后服务保证体系
根据上述标准和甲方技术文件要求,我方进行了设备的合理化配置、计算机辅助声学设计、计算机辅助制图,将本工程项目进行了最合理的优化。设计涉及的计量单位均采用国际单位SI制。
设计所涉及的所有设备和材料,除专门规定外,均依照下列标准规范进行设计、制造、检验和试验。
中华人民共和国国家行业标准:
GB4959-85《厅堂扩声特性测量方法》
WH01-93《扩声系统声学特性指标与测量方法》
GYJ25-86《厅堂扩声系统声学特性指标》
GBJ118-88《民用建筑隔声设计规范》
GB/T15381-94《会议系统及其音频性能要求》
GB/T4959《厅堂扩声特性测量方法》
GBJ232-92《电气装置安装工程施工及验收规范》
JGJ/T16-96《民用建筑电气设计规范》
GB14197-93《声系统设备互连的优选配接值》
GBJ76-84《厅堂混响时间测量规范》
GB/T14476-93《客观评价厅堂语言可懂度的RASTI法》
GB120206-89《声频设备一般术语和计算方法》
以及其它现行的国家和行业一级语言与音乐标准及规范,招标技术要求,招标设计相关图纸和材料表。
二、设计指标
为了使设计的目标具有可“度量性”,以原广电部GYJ25-86《厅堂扩声系统声学特性指标》我们认为所确定的指挥中心大厅的设计指标,应该为本厅扩声系统的设计将选用国家《语言音乐兼用一级声学特性指标》
GYJ25-86厅堂扩声系统声学特性指标
最大声压级(空场稳态、准峰值) | 传输频率特性 | 传声增益 | 声场不均匀度 | 总噪声级 | ||
音 乐扩声系统 | 一级 | 100-6300 Hz平均≥103 dB | 100-6300 Hz ≤±4dB | 100-6300 Hz≥-4dB(戏曲)≥-8 dB(音乐) | 100Hz≤10 dB1000Hz-6300 Hz ≤8 dB | ≤NR 25 |
二级 | 125-4000 Hz平均≥98 dB | 125-4000 Hz≤±4 dB | 125-4000 Hz平均≥-8 dB | 1000-4000 Hz≤8 dB | ≤NR 30 | |
语言音乐兼用 | 一级 | 125-4000 Hz平均≥98 dB | 125-4000 Hz≤±4 dB | 125-4000 Hz平均≥-8 dB | 1000-4000 Hz≤8 dB | ≤NR 30 |
二级 | 2105-4000 Hz平均≥93 dB | 2105-4000 Hz+4 dB、-6 dB | 2105-4000 Hz平均≥-12 dB | 1000-4000 Hz≤10 dB | ≤NR 30 | |
语言扩声系统 | 一级 | 2105-4000 Hz平均≥90 dB | 2105-4000 Hz+4 dB、-6 dB | 2105-4000 Hz平均≥-12 dB | 1000-4000 Hz≤8 dB | ≤NR 30 |
二级 | 2105-4000 Hz平均≥85 dB | 2105-4000 Hz +4 dB -10 dB | 2105-4000 Hz平均≥-14 dB | 1000-4000 Hz≤10 dB | ≤NR 25 |
足够的声压级
随着现代录音技术的发展以及人们听觉鉴赏水平的提高,要求系统有足够动态余量,以适应不失真还原大动态的节目信号。设计所选用的扬声器功率大,灵敏度高,与之相匹配的功率放大器具有足够的功率储备。经计算完工后的观众厅内的声压级应该完全可以达到国家一级厅堂的指标要求。
良好的声场均匀度
设计中所选的扬声器显然是根据听众区的具体位置和面积,组成“点”声源阵列,有效降低阵列的梳状滤波效应,所选用的扬声器都是恒指向扬声器,有利于语言清晰度的提高,听众区都处于扬声器的覆盖范围内,可以预见声场均匀度是良好的,而通过计算机的模拟运算结果也可证明这一点。
平滑的传输频率特性
系统中对每路扬声器都进行参量均衡的调整,使其在指向性控制范围内各频率声束宽度变化很小,没有过激点和陷波点,而且在扩声系统中,每路扬声器都连接有一台房间均衡器(在DSP数字音频处理系统中),能提供足够的手段改善观众厅和舞台区耦合空间声场对传输频率特性的影响,确保系统的传输频率特性平滑。
良好的传声增益
系统中的扬声器布置合理,主要表演区均在主扩声扬声器的覆盖范围外,所选用的扬声器采用恒定指向号角,-6dB角外的声能衰减迅速;另外,选用的传声器为心型指向、超心型指向。因此,系统的传声增益要达到设计目标是有保障的。
低的系统噪声
系统噪声的产生及引入,主要跟设备的档次以及系统配接方法有关。显而易见,在设计中所选的设备均采用了本底噪声较低的优质产品,系统采用星型接地,因此,若工程做得好,实现指标中所要求的本底噪声指标也是可得到保证的。
系统适应性强,方便扩展
通过对设备体系的分析,我们认为在设计过程中除对上述客观可测量指标进行重点考虑外,还可从使用的角度出发,放宽系统的适应性,除可以满足会议扩声要求外,它也可以满足多媒体音乐播放的要求,整个系统有效重放频率宽度为35Hz—18kHz,系统的调音台和处理设备,都保留有足够的扩展空间。
可靠性高、技术成熟
系统在设计中,在扬声器的最大声压级、功放的功率储备、扬声器的保护、音频处理器的处理能力以及主控调音台等环节引入冗余备份的设计理念,功放与扬声器单元的设计处于最佳匹配状态,这种系统整体解决方案,除对音质高保真重放有利外,另一个重要的优势就是大大提高了设备的可靠性。系统操作管理方便
建立计算机声学模型通过计算机进行辅助设计分析
在通过对整体设计的理解,我们采用了目前世界上最先进的EASE4.0系统软件进行计算机辅助设计,该软件是基于WINDOWS的最新版本,通用性强,在业界具有广泛的应用。在CAD建模过程中,我们注意了模型精确度对运算结果的影响,通过提高模型的近似度以提高运算结果的可参考性。
三、系统设计原则
扩声系统主要以语言扩声为目标,音乐重放扩声为目标。系统设计上要满足厅内的观众席处要有适合的响度、均匀度、清晰度和丰满度,不得出现回声、颤动回声和声聚焦等影响音质的缺陷。另外还要满足音乐扩声时的丰满度、明亮度及方向感声。
先进型原则——采用的系统结构应该是先进的、开放的体系结构,和系统使用当中的科学性。
实用性原则——能够最大限度的满足实际工作的要求,把满足用户的业务管理作为第一要素进行考虑,采用集中管理控制的模式。按照实际需要来设计相应的系统,在满足功能要求和技术指标要求的基础上尽量简化设计,坚持实用化,充分满足用户的需要。
可扩从充性、可维护性原则——要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。工程应有良好的整体视听效果,适当的风格和气派,所有产品应选用国内外正规厂家生产,并附有产品合格证书。
经济型原则——在保证系统先进、可靠和高性能价格比的前提下,通过优化设计达到最经济性的目标。
高可靠性――采用系统集成设计方式,选用成熟可靠、性能稳定的设备和配件,系统关键部分采用冗余设计,具备一定的容错能力及抗干扰能力,在设备选型、材料采购、施工方案中解决了防静电问题,满足了用户可靠性要求。
易操作、易管理原则――提供良好的操作界面,方便用户操作,提高系统自动化管理能力,降低劳动强度。
四、专用声场分析软件EASE
随着科技的进步、技术的发展,特别是数字技术在音频领域中得以应用,使得声信号的记录、传输和重放的音质有了很大的改善。但是,决定音质的好坏不仅与设备有关,还与声学环境和人耳的听觉特性有关。在同样设备的条件下后者显得更为重要。
所以音响系统设计的根本问题是声学问题,不是简单的设备选型与组套,厅堂最终的音质效果是电声与建声综合设计效果的体现,扩声系统设计首先要研究指定空间的声场,这一点非常重要。只有对要设计的厅堂的声场有深入的了解,并进行仔细的研究之后,进而对厅堂进行建声设计、处理和电声系统设计,并使二者完美结合,才能给出准确的“设计”,并获得最佳的音响效果。
根据以上要求,我们仔细审阅了土建图纸,对所有厅堂的建声进行了仔细的分析,将建筑声学的有关特性与电声作为“一体”进行综合设计考虑,采用计算机辅助设计(设计软件为EASE 4.0版本软件)对声场进行声学设计。事先,在计算机上建立了与厅堂建筑实体相同的立体模型。并对房间内建筑数据:
建筑体型形状;(关系到声学缺陷的产生,反射声的分布)
房间容积;(确定房间常数、混响时间)
室内墙面、顶棚、地板、座椅等材料吸声系数;
座位数及其排列;
近次反射声的分布
有了充分的了解后,充分考虑到直达声和混响声的扩散与叠加及声学比、混响半径等声学指标。并以此为基础对扩声系统进行声场设计。因为只有对声场深入仔细了解后,才能给出准确的电声设计指标,获得最佳的音质效果。
混响时间的确定
一般来讲,混响时间短可提高语言的清晰度,混响时间长可提高音乐的丰满度。我们认为,本系统应首先保证语言清晰度为主要目的,兼顾音乐、环绕影视使用要求。所以在进行扩声系统设计之前必须以特定的混响时间为基础,只有在特定的混响时间条件下对厅堂的“声学特性指标”的设计才是科学的、准确的,这也是我们设计的重点。
遵照上述原则,我们在计算机上建立了所有厅堂的实际立体模型并进行模拟计算。
具体设计步骤及结果
扩声系统声学特性计算机辅助设计(CAD)是利用现代化技术手段从事工程设计的一种理想方法,精度高、效率高,更重要的是无须等到安装调试结束就能知道工程设计结果。它是应用计算机,借助于实用专业软件,对厅堂、体育馆(场)、会议室的扩声系统的声学特性进行计算机辅助设计(CAD)的。
声学特性计算机设计系统有非常好的可信度和精度,在输入厅堂的建声数据足够准确时,其计算数据与最后电声实测结果相比较,误差可控制在1分贝以内。对工程设计和安装调试而言,这已经足够,同时它还具有很好的设计安装调试指导性,这在以往的工程设计中得到了良好的验证。采用声学CAD计算机系统来设计本系统厅堂的声学特性,就意味着,无须等到系统安装、调试和测量完毕之后,就能知道其设计和安装调试结果。换句话说,依据本设计方案所给出的音响系统及设计计算结果,已清楚的看到了该会议室预期的扩声系统声学特性。
本设计方案是采用EASE4.0系统软件,并根据《厅堂扩声系统声学特性指标》(GYJ25-86);《厅堂扩声特性测量方法》(GB/T4959-1995);《客观评价厅堂语言可懂度的RASTI法》(GB/T14476-93)进行设计计算,其结果可见我们在以后提供的“扩声系统声学特性设计计算及声场分布展示图”。
指挥中心大厅扩声系统设计完全满足国家《音乐一级声学特性指标》要求
第三章 扩声设备性能、参数说明
一、ALLEN&HEATH调音台
(二)ZED系列调音台
35 年以来,英国 ALLEN&HEATH 公司为世界设计出实用的音频混音设备,并因其杰出的性能、功能和构造质量赢得广泛的称赞。
(一)ZED系列调音台
ZED420是A&H全新ZED系列的第一款模拟调音台,24路输入,6路话筒/线路输入,2路立体声,4编组,2个推子前辅助通道和2个推子后辅助通道,USB与电脑连接后可双向传输2路信号。其中它有6路单声道输入,均带3段EQ且中频带扫频功能。其它4路立体声输入则是2段EQ,全部都有100mm推子。精心设计的话放有69dB的增益量,而且质量很好。
1、特点:
和PA, WZ, GL系列一样的结构设计–全螺帽固定, 垂直式安装印刷电路板。
USB 接口具有辅助混音特点–纪录LR混音推子前或推子后,或从辅助混音获得定制的信号。
(1)、4 路辅助输出 – 是同等级产品中没有的– 2 推子前, 2 推子后, 立体声通道的辅助输出。
(2)、 3 路立体声通道带双输入Cakewalk SONAR LE 软件–多轨道记录功能,或用作现场效果器。较小衰减麦克风前置放大器 – DuoPretm–每路双前置放大器都带INSERT插口和高通滤波器
(3)、TRS 1/4″ 和 迷你插口可接耳机,AUX 1-2带立体监听, USB, LR 混音& 监听。
Allen & Heath的用于实况演出、录音和制作的小型USB接口的新系列调音台新增3个型号,分别是ZED-420(16路单声+2路双立体声)、ZED-428(24路单声+2路立体声)和ZED-436(32路+2路立体声)。和之前推出的较小型的ZED2042调音台类似,该四母线系列调音台的特色是同样高性能的DuoPre无衰减器前置放大器,它是一种高质量的话筒电路和优化的线路输入电路,而不是一个前置放大器处理话筒和线路信号。
ZED四母线系列有一个带输入/输出开关的敏感的四波段、二扫频中音EQ、6个辅助发送、4个子编组、每个单声通道上直接输出、独立的左、右、中主母线、100mm推子、2个矩阵输出等等
3、特点:
和PA, WZ, GL系列一样的结构设计–全螺帽固定, 垂直式安装印刷电路板。
USB 接口具有辅助混音特点–纪录LR混音推子前或推子后,或从辅助混音获得定制的信号。
4 路辅助输出 – 是同等级产品中没有的– 2 推子前, 2 推子后, 立体声通道的辅助输出。
3 路立体声通道带双输入
Cakewalk SONAR LE 软件–多轨道记录功能,或用作现场效果器
较小衰减麦克风前置放大器 – DuoPretm–每路双前置放大器都带INSERT插口和高通滤波器
TRS 1/4″ 和 迷你插口可接耳机
AUX 1-2带立体监听, USB, LR 混音& 监听
Allen & Heath的用于实况演出、录音和制作的小型USB接口的新系列调音台新增3个型号,分别是ZED-420(16路单声+2路双立体声)、ZED-428(24路单声+2路立体声)和ZED-436(32路+2路立体声)。
和之前推出的较小型的ZED-14调音台类似,该四母线系列调音台的特色是同样高性能的DuoPre无衰减器前置放大器,它是一种高质量的话筒电路和优化的线路输入电路,而不是一个前置放大器处理话筒和线路信号。
ZED四母线系列有一个带输入/输出开关的敏感的四波段、二扫频中音EQ、6个辅助发送、4个子编组、每个单声通道上直接输出、独立的左、右、中主母线、100mm推子、2个矩阵输出等等数字处理设备。
参数特性
1、单声道输入-8(PA12),XLR/TRS接口,静音和PFL开关带指示灯,100mm长程推子
2、幻象电源 – 每通道独立开关
3、两级无衰减前置放大器 – 为改善匹配性能,线路信号被直接输送到第二级前置放大器
4、输入均衡器 – 4段均衡器LF和HF为搁架均衡,LM为250Hz固定均衡,HM为扫频参量均衡
5、100mm 推子 – 带防尘罩
6、4路辅助发送 – 可用于舞台返送的2推子前信号,一个用于推子后内部或外部效果器,另一个用于推子后外部的效果器或特殊信号发送
7、2路双立体声通道 – 每路带TRS插孔、RCA插座输入、独立增益和2段均衡
8、机载数字效果器 – 16种可编辑效果的数字效果器,可通过外部MIDI接口进行软件编辑
9、输出 – 信号源可选择主AB输出,单声道混合输出;带可调节开关低音滤波器,模拟和数字SPDIF录音输出
10、输出均衡器 – 为扬声器控制配备的4段全参量比普通图示均衡器更精确的模式调整
技术规格
二、主扩声音箱
(一)、Community品牌S系列扬声器
S音箱对扩声系统设计来说是一种令人惊讶的产品,它可以使工程和设计人员几乎不用考虑听觉上的问题。 优雅的设计风格是现代建筑设计中所必须的,S系列包含了10款型号,其中小功率音箱足以用来完成小型场所的分散式结构和大型场所的辅助扩声,而其中的中等尺寸的三分频音箱可以满足主扩声的需求。
1、概述:
使用支架可以把S系列音箱组成一个横向的阵列,也可以使用托盘组成一个纵向的阵列。独特的连接支架可以让S系列音箱组成向上或向下0°、10°或20°的角度,让你在你所希望的位置得到完美的音质。
S更大的价值体现在可换的高音号角,这使得它可以在房间几何学和声学分析中得到完美的覆盖角度。(具体规格请参照详细说明)。S系列中的4个小型号音箱还可以应用于70V/100V的定压系统中。
所以当你的饭店、酒吧、健身房、教堂、剧院、礼堂和音乐厅需要高品质的声音时,S系列音箱可以在你的预算范围内完美的完成你的系统。
C牌新的S(通用安装系统)由一系列专为组成通用阵列的中小型扬声器组成,外观符合建筑学的要求,而且也非常时尚。它的连接器有丰富的电源,每个S模块展示的线性相位贯穿临界交叉区域,并且有C牌专利的优化、统一、全频的声音系统。S顺畅、智能的声音输出使用正在申请专利的碳环线圈技术和铁磁流体阻尼驱动器,这可以用很低的价格生产出低失真、高性能,几乎适合所有应用场合的产品。
2、应用场所:
礼堂、会议室、酒吧和餐厅、夜总会和迪斯科舞厅、零售卖场、健身中心、会堂
3、特点:
◎ 专利的炭纤维低音驱动器
◎ Ferrofluid技术处理的高音和中音驱动器能承载更高的功率,减小失真
◎ 设计精巧、美观大方的梯形外观设计
◎ 修正声音的功能将全频段声音完美再现
◎ 多种安装及组合方式,为各种工程应用提供解决方案
◎ 可选定压变压器,并为小型音箱配备支架
◎ 大规格音箱号角有投射角度可选,为声场设计提供方便
4、技术参数
技术规格
型号 | S-1296 | S-1596 | S-215S |
频响 | 60Hz-20KHz | 50Hz-20KHz | 30Hz-2KHz |
持续功率 | 200W | 200W | 400W |
节目功率 | 500W | 500W | 1000W |
灵敏度 | 99dB | 102dB | 97dB |
最大声压级 | 129dB | 131dB | 127dB |
阻抗 | 8 | 8 | 4 |
指向性 | 90°x60° | 90°x60° | |
单元尺寸LFMFHF | 1×12”1×1” | 1×15”1×1” | 2×15” |
三、功率放大器
1、MP系列功率放大器
Wharfedale Pro公司积累了多年的专业功放和电子产品设计和生产经验,MP系列功放更是Wharfedale Pro 电子设备中的一颗璀璨明珠。MP系列功放设计精巧,音质超群,稳定耐用。特别能满足各种流动演出、夜总会、多功能体育馆、音乐酒吧等场合的需要。特别是其适中的价格具有非常强的市场竞争力。
我们希望的功放的最重要的特色是音质超群而且要经久耐用。只有通过功放才能进行不断的演出,才能一遍又一遍地进行聆听优美的声音。在这点上,Wharfedale Pro的MP系列功放是完全值得信赖的。采用了一流的生产工艺和专业的平衡电流放大设计电路,不仅音质超群,而且性能特别稳定。MP功放的各种元器件都是经过精心挑选、采购的,使用最先进的测试设备对该系列功放进行严格的QC验证,保证了MP系列功放的一流品质。
MP系列功放采用的高效风扇可以达到最佳的散热效果,铜板散热片产生的气流可以大面积散热,这样可以使输出设备在工作时及时散热,以防过热。另外一个特色是采用全新的保护电路——在发生故障时可以保护功放又可以保护与其连接的扬声器。过热保护电路可以在功放工作温度过高警告时终止输入信号输入。短路保护可以在电路本身允许高峰值电流时使输出设备在安全模式下工作。MP系列功放还有一个特点就是它的“软启动保护”电路,它可以避免在功率忽高忽低时出现“砰砰”噪音声。
MP系列功放后面板的接线柱有Speakon 输出接线柱、XLR和1/4英寸TRS均衡输入接线柱,这样功放就有多种应用。用于性能监控的前面板LED指示灯,是电源、保护状态和桥接状态的指示,还有用于通道A和通道B的峰值指示灯。增益控制旋纽在前面板上以方便调整。电源 On/Off (开/关)开关也位于前面板上方便使用
参数
☆ MP 1200 背板 | ☆ 功能部件 | ||||||||||||||||||||||||
1. 电源On/Off(开/关)LED2. 保护状态LED3. 桥接状态LED4. 通道A峰值LED指示灯
5. 通道B峰值LED指示灯 6. 通道A电平控制 7. 通道B电平控制 |
环状铁心变压器背板多点接地开关AB类拓扑结构钢质机壳
高效风扇散热 先进的保护电路包括:软启动保护继电器;过热保护;短路保护 前面板上的控制键:电源开关,通道A和通道B增益控制 前面板LED(液晶)指示灯分别指示电源打开、峰值和保护状态 背板上的立体声/ 开关 |
||||||||||||||||||||||||
☆ MP 1200 与 MP 1800与MP 2800的比较表 | |||||||||||||||||||||||||
|
四、Symetrix 数字处理器
(一)Zone Mix 760
1、性能:
760 智能音频综合解决方案是集成系列的第一个产品,操作简易、方便且实惠,是性价比非常高的一款产品。760 的设置及I/O 输入、输出的性能都非常优异,是酒店、会议室、健身会所、俱乐部、夜总会、商场及体育场馆等的理想选择。760 有12 路输入(其中4 路为话筒输入、8 路为线路输入)和6 路输出,主要的功能包括有话筒前置功率放大、压缩、AGC、矩阵调音、传呼、反馈限制、滤波和均衡。通过以太网连接的简明的Windows 界面,使得760 的安装使用都非常的简便。另外,760 还支持Symetrix 适配遥控器(ARC)面板。
2、特点:
- 从音源到功放间的集成化音频控制、处理中心。
- GUI 软件实现实时控制和场景预设,可以通过网络进行远程控制。
- 4 路话筒/线路输入。
- 寻呼总共有3 个站点加一个紧急寻呼点。
- 8 组立体声合并输入。
- CD 播放机、iPod、卡拉OK 机、卫星电视、音响系统、DVD、投币式自动点唱机、DJ 混音、现场混音。
- 6 路区域输出(满足多种使用功能,例如:六分区、1 声道输出等)
- 音频路由输入、广播&紧急呼叫通道达6 个单独站点。
- DSP 数据处理程序
3、技术规格:
输入数量 | 12路(其中4路为话筒或线路输入,8路为单声道/立体声/10线路输入) |
连接器 | Euroblock(线路或话筒)RCA(音频源) |
阻抗(Euroblock) | >6.6kΩ平衡;>3.3kΩ不平衡 |
阻抗(RCA) | >20kΩ不平衡 |
最大的输入线路电平 | +24dBu话筒/线路,+8dBvRCA |
共模抑制比 | >40dB;>50dB@1kHz |
话筒/线路增益 | 0至69dB |
等效输入噪声 | >-127dB,22Hz-22kHz,100Ω音源阻抗 |
MIC幻象电源 | 15V |
4、输出
输出数量 | 6路 |
连接器 | Euroblock |
类型 | 电子平衡 |
阻抗 | 200Ω平衡,100Ω不平衡 |
最大输出电平 | +24dBu |
A/D动态范围 | >111dBA-计权 |
采样率 | 48kHz |
D/A动态范围 | >112dBA-计权 |
系统动态范围 | >108dBA-计权 |
THD+N | -90dB;增益为+4dBu、1kHz、0dB |
频率响应 | 20Hz-20kHz+/-0.5dB |
通道隔离 | >80dB |
第四章 会议系统配置设计说明
随着现代科技的发展和数字化技术的广泛应用,传统的会议设备已不能适应现代会议的要求。先进的数字化、模块式、多功能的现代会议系统,克服了传统会议系统的不足,并以优异的性能在众多的会议中得到广泛的应用,并得到众多使用者的青睐。IPS为全球会议系统提供了先进的、完整的、系统的解决方案。
IPS会议系统包括音频会议、讨论发言、投票表决、IC卡签到及视像跟踪等。配置完善的管理软件,既可以简化会场设备,又可以随意扩充功能,是集多种功能于一体的会议系统设备,利用简单的系统处理和数字信号传送,无论是对小型会议还是数千人的多语种大型国际性会议都能管理的得心应手、轻松自如。不但具有多功能、高保真音质、数据保密、传输可靠等特点,还可以对整个会议过程进行全面的控制。
一、380系列会议系统总述
IPS 380系列在360系列的基础上增加视像跟踪功能,代表单元带有本地喇叭,可以不用外接音响的情况下使用同时具有音频输出接口,可以连接外部的音响,以获得更好的扩声效果。预置的视频图像跟踪系统,可以同时实现4个摄像机每个摄像机64个预置点的视频图像的跟踪(系统缺省设置为本公司DM864PD摄像机系统)。当与会代表打开话筒发言的时候,摄像机会自动寻找该单元的预置位,并自动转到该代表的位置,连接到显示设备上的信号会将图像显示出来。
同时,在软件中可以设定大会的几个基本的工作模式:全开放模式,FIFO模式,限制发言模式等等。系统主机在软件调试完成后即可脱离电脑运行。系统主机预留多个接口,可以外接麦克风或外部音源,用于音乐播放,还可以插入其他的音频处理设备。可以提供系统升级,和远程视讯系统进行连接。
系统连接图
发言设备
话筒特点:
1、具有视像和麦克风同步的自动跟踪功能
2、可以在主机的面板上选择国际通用的工作模式(全开放模式,限制模式,压倒轮替模式)
3、每个会议单元使用高灵敏度麦克风
4、醒目的发光环
5、主席单元具有可控制的主席优先功能,可以关闭其它客席单元
6、可以选择内部喇叭或者外接调音台
7、独特的手拉手连接,安装非常的简便
8、操作简单,可靠,准确无误
9、做工精美,外观时尚
10、可以根据客户要求更改使用多种快球协议
11、附送快球软件调试软件
分类说明
型号: ECM382/ ECM381类型: 电容式频响范围: 100Hz-16kHz灵敏度: -43dBv/Pa
最大SPL值: 125dB(3%THD) 等效噪音: App.20dB SPL 前/后比率: >20dB(1kHz) 总重量: 1.5kg,1.5×2m电缆 尺寸(宽×高×长): 17.5cm×12.4cm×5.8cm |
型号: ECU380频响范围: 20Hz-20kHz总谐波失真: 0.05%信噪比: 94dB
输出: LINE/REC Video×1 连接: DIN-9 电源: 220V/300W 输入: MIC/LINE Video×4 功放输出: 20W×2/8Ω 尺寸(宽×高×长): 481cm×88cm×368cm |
系统配置范例
型号及规格 | 数量 | 单位 |
ECU380智能会议讨论系统主机 | 1 | 台 |
ECM382 主席单元 | 1 | 只 |
ECM381 客席单元 | 63 | 只 |
EC-10系统延长线 | 10 | 米 |
DM864PD快球摄像机 | 2 | 台 |
第五章 灯光系统配置设计说明
一、用户投资意愿
主要用于休闲、文艺演出及中小型会议。
投资金额:普通性中档型
二、设计说明
依据“安全、适用、经济、美观”的设计原则,结合灯光的不同使用特点和要求,以及多功能厅的舞台结构尺寸,我们采用以下设计思想。
2.1 为了营造舒适、轻松、绚丽多彩的灯光效果,重点选用智能型灯具。
2.2 选用700Lx的照度,作为会议照明的合理照度,以满足庄重、大方、明亮的会议照明。
2.3 选用冷光三基色灯,作为会议照明光,以营造舒适、轻松的会议环境。
2.4为满足各种文艺演出灯光效果选用电脑摇头灯和电脑扫描灯等灯光的组合,营造动感及舒情慢舞的灯光效果。
三、设计配置
面光—:位于舞台外观众席顶部上空,以光轴线与舞台平面夹角45°射向舞台表演区,用于舞台前区人物的面部光。
顶光—电影聚光灯+换色器,位于大幕内侧上空射向舞台表演区中部,用于表演区中区和景物的面光,以弥补面光的不足。
逆光/光束效果光—P64束光灯+换色器,位于主席台后部,由后部射向表演前区,既可作为轮廓修饰光。又借调光台的作用,可以走灯、频闪、点控,作为光束效果光。
电脑摇头效果光——系统采用575W电脑摇头灯,均匀分布在活动灯棚的四个对角上空,从上往下摇头扫射整个舞台。
在电脑灯控制台的指挥下,电脑灯可以做出美妙绝伦且整齐一致的动作,一起向左、右或前后摇摆,一起旋转,一起改变图案花样,一起改变颜色。场面极其绚丽壮观、令人陶醉。它可以表现抒情、优雅的场景,也可以营造狂热、激奋的气氛。
4、灯光设备布置图(附后)

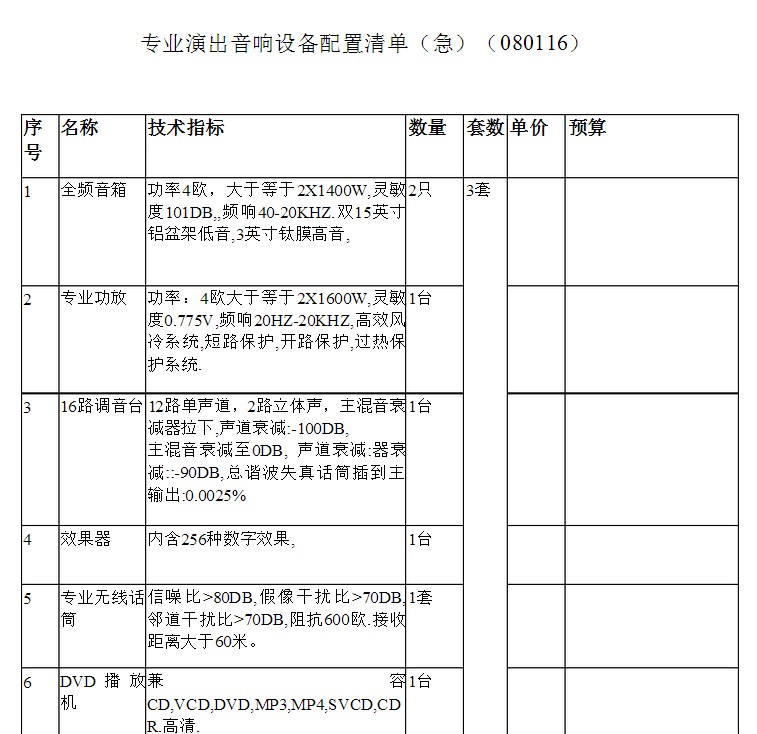

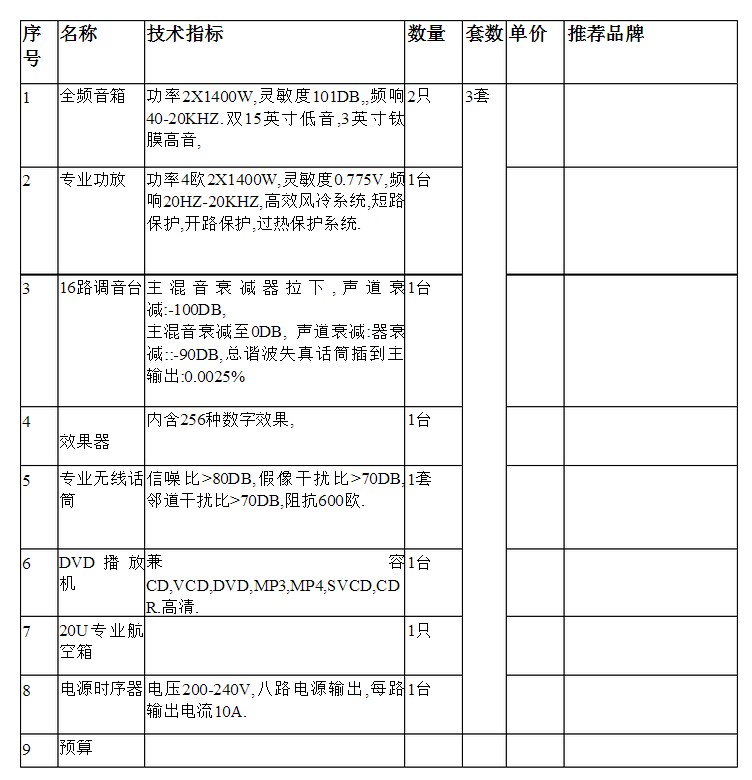

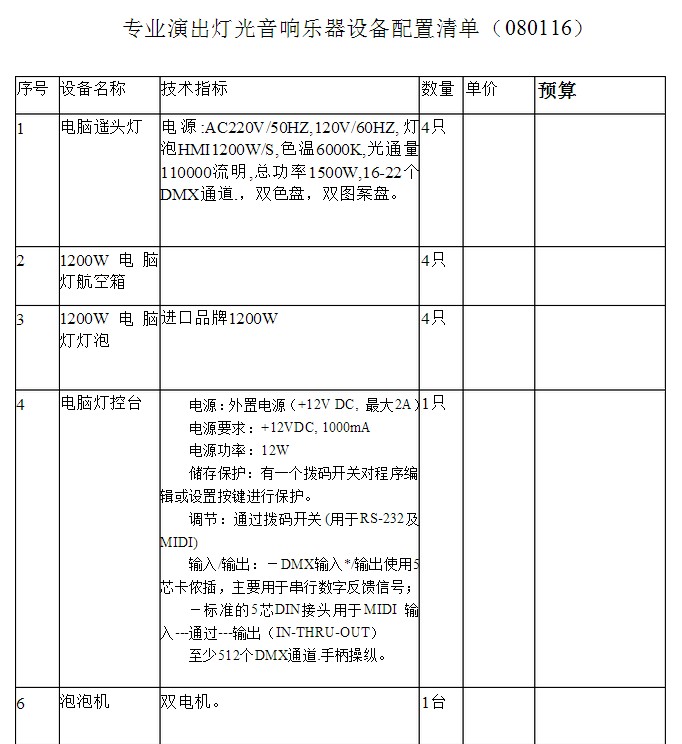

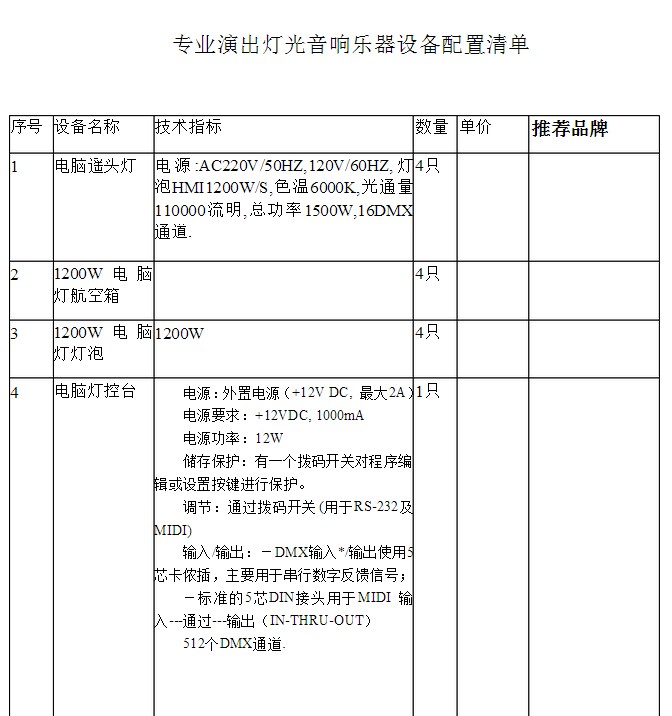

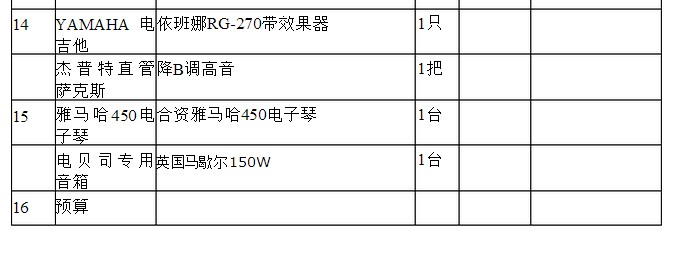

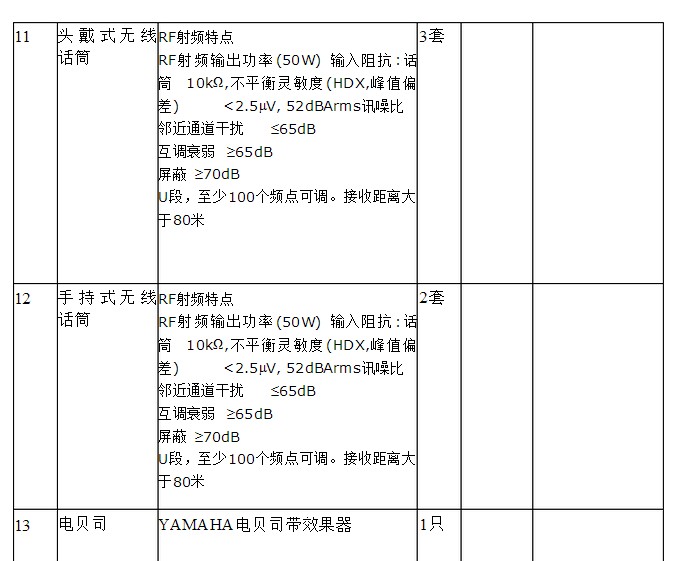

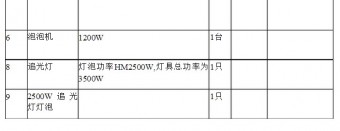

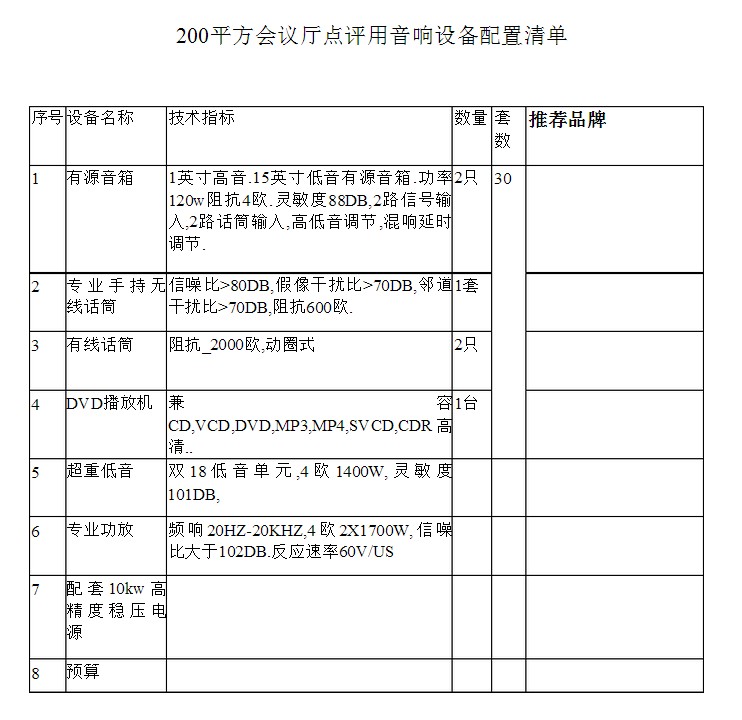

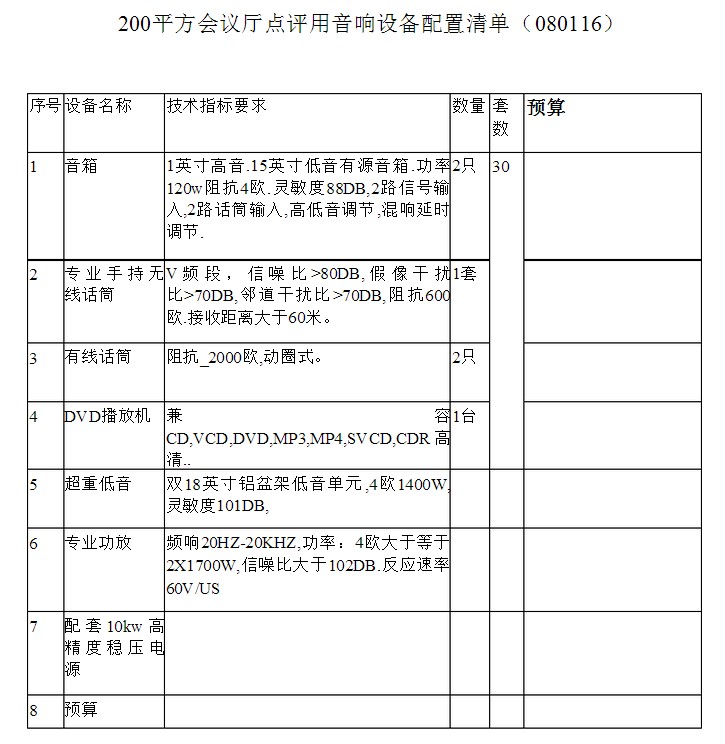

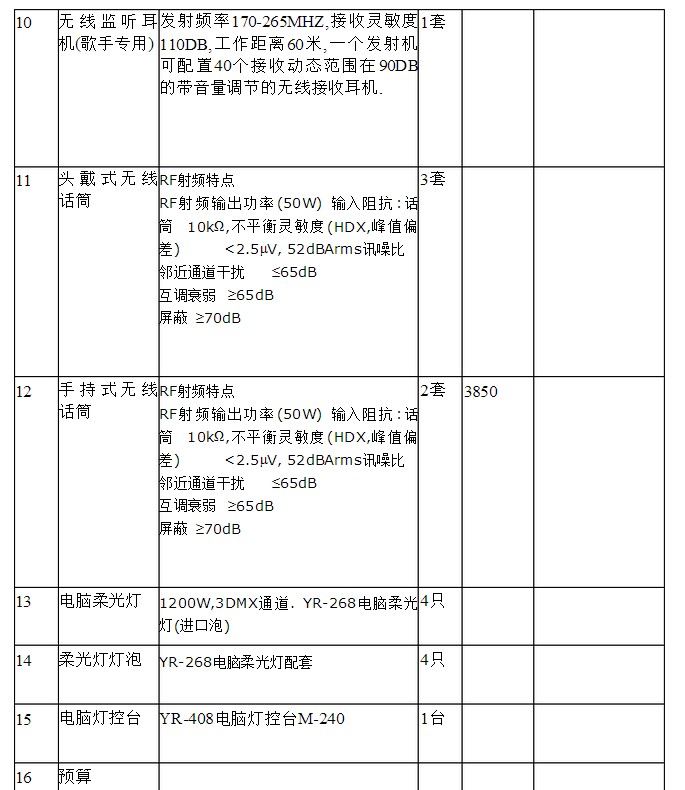

5、设备报价清单(附后)
6、设备性能简介(附后)
四,设备性能简介
1、电脑摇头灯:
采用耐高温工程塑料结构,抗氧化表面处理,外观精致高雅,独特导热系统设计,有效控制灯泡温度,过热时自动断电,高精度微步步进电机驱动,运行平滑、定位准确。
2、产品名称:电脑扫描灯
(1)技术参数:
● 8控制通道
● 灯泡:HMI1200W/HMI575W汽泡
● 四棱镜效果,雾化效果
● 两个图案盘,一个有图案旋转效果,25种
(2)图案变化
● 24种颜色变化,带混色、彩虹效果
● 频闪可关闭,可闪光,速度1-10次/秒
● 水平扫描150°
● 垂直扫描110°
● DMX512信号接收指示灯
● 过热保护
● 色温:3000-5600-6000K可调
● 电压:230V±10% 50/60Hz
● 功率:1500W/700W
● 体积:1250×410 ×240 mm
● 重量:39Kg/35Kg
4、名称:PAR64-III 筒灯
技术参数:口径:255 X 420 (MM)全铝合金外壳
5、产品名称:三基色冷光灯
作为电视台会议室演播室及多功能厅等的新型灯具三基色冷光灯具有以下五大特点:
技术参数:
●耗电量低:节电70%以上,一个小型演播室用电量不会超过2.5KW。
●温度很低:彻底杜绝了老式摄像灯具高温的现象发生。
●光源寿命长:灯管使用寿命长达1万小时,如果每天使用10小时,3年之内无需更换灯管。
●光效强:此种冷光源灯具集会议照明灯光和会议摄像灯光于一体,光效是普通照明灯具光效的2倍以上。
●光线均匀柔和:对于与会者看电视、看文件不会有刺眼眩目的感觉,演播室播音员反映良好。
6、名称: 电脑控制台
●192条DMX通道
●有30个BANK有8个可编程的SCENES
●有MIDI接口,可随时用MIDI信号控制
●4位数码管显示
●BLANKOUT功能可用手动或MIDI作遥控控制
●CHASES编程和CHASES运行功能,可用手动或用MIDI遥控控制
●输出延时功能,用FADE TIME电位器调节延时时间
●DMX输出极性选择
●供电电压:DC9V-12V
●供电电流:不小于300mA
●体积:482×180×65mm
●重量:3kg
7、产品名称:天排散光灯
● 电源:220V/50HZ
● 光源:220V/2000W碘钨灯管
● 色温:3200°K
● 显色指数:Ra>92
● 体积:465×280×470mm
● 重量:5.3kg
10、名称:大功率地排散光灯
● 电源:220V/50HZ
● 光源:220V/2000W碘钨灯管
● 色温:3200°K
● 显色指数:Ra>92
● 体积:465×280×470mm
● 重量:6.4kg
五、全数字硅箱简介
该系列产品为本公司专为各类场合最新设计生产的高品质硅箱。
硅箱正面(04款) 07款
3*10A输出后板 40A输出后板
(以上总电输入为35平方压线接线板,为标准出货采用,不适合经常拆装总电)
主要功能特点:
- 全数字触发系统,绝对避免供电电压带来的不稳定,适应
不同场合的演出;
2、具备人工智能,硅箱能自动指示工作正常、信号正常、信
号有误、模拟、数字等工作状态,同时硅箱带错误状态及第
一路硅号显示;
3、设备具有性能自动测试功能,使用检测及维护极其方便;
4、具备掉信号保持现场不暗场和紧急直通功能,可绝对保
持现场不黑场;
5、符合国家标准GB/T13582、GB/T14218、GB/T15734要求;
6、采用光电隔离高稳定触发电路;
7、高效抗干扰电感,抗干扰能力极佳,对音、视频几乎无任
何干扰;
8、调光线性及一致性优良,1-100%均能均匀调光;
9、最新数字显示直选地址码开关设计,数字显示是几,硅箱
即选为几号,一改过去采用8421数字编码的繁琐,方便、
灵活、直观;
10、电源输入可单相、三相供电;
主要技术参数:
1、供电:三相五线制,单相220±10%V,50HZ
2、额定功率:12路,3KW/路; 6路,6KW/路
3、控制信号:数字 DMX-512
六、电脑调光台简介
电脑调光台是我公司新世纪采用世界最新工控机技术开发的最新高科技产品,具有稳定性高、操作简便、功能强大和价格在同等产品中最优等特点,非常适合各类剧院、文艺团体、电视台演播厅、体育馆及多功能厅等使用,特别是它采用了国外最新灯光控制以太网络双机热备份技术,可与输出为标准DMX-512信号的电脑调光台并机使用,可用作重要场合或大型演出的备份调光台。
主要性能特点
- 最新高稳定工控机技术,彻底解决采用PC机兼容硬件及软件产品的死机问题;
- 最多配备96个控制光路,512个硅路,可控制512路可控硅;
- 配备24个分控/集控(或场)推杆,可翻4页,合计可记录存储96个不同的集控(或场),推杆同时可设置为分控、集控(或场)使用,适应各种演出需要;
- 所有集控(或场)或分控推杆都配置点控键;
- 可编辑24个跑灯效果,每个跑灯效果最大可到64个步骤;
- 真正的电脑调光台,配备操作键盘,编程及设置均可通过键盘操作;编程和修改极其方便;
- 配备手动换场(即Q场)推杆,场可自动连接依次运行;
- 采用新型合金材料制作,重量仅为8Kg,便于搬动及运输;
- 配备大屏多行(4X24字符)液晶显示器,对分控、集控(或场)、程控、配线等操作、编程等都有直观显示;
- 配备内存储器,所有编程可存储到调光台内,关电后仍然保留程序,不会丢失;
- 采用国外最新灯光控制双机双热备份技术,可与输出为标准DMX-512信号的电脑调光台并机使用,外调光台可由本机带DMX-512联网输入口并机运行,两个调光台可同时控制现场灯光,输出以亮度大者优先,同时可互为热备份,信号无间断切换。最大限度保证现场灯光控制
- 配备调光台操作鹅颈灯;
主要技术参数
1、供电:交流180-240V,50HZ
2、输出信号:DMX-512/1990
3、输入信号: DMX-512/1990
电脑调光台的主要型号和配置
编号 | 型号/名称 | 主要配置 | 外形尺寸 |
301 | 24电脑调光台 | 24个光路,512个硅路,24×4个集控,大屏液晶显示器, 96个Q场,可与其它DMX-512调光台并机 | |
302 | 48电脑调光台 | 48个光路,512个硅路,24×4个集控,大屏液晶显示器, 96个Q场,可与其它DMX-512调光台并机 | |
302 | 72电脑调光台 | 72个光路,512个硅路,24×4个集控,大屏液晶显示器, 96个Q场,可与其它DMX-512调光台并机 | |
304 | 96电脑调光台 | 96个光路,512个硅路,24×4个集控,大屏液晶显示器, 96个Q场,可与其它DMX-512调光台并机 | |
305 | S电脑调光台 | 96个光路,512个硅路,72个独立分控,24×4个集控,大屏液晶显示器, 96个Q场,可与其它DMX-512调光台并机 |
技术参数:
●采用两只进口大功率马达直接驱动辊筒。
●变频调压新技术高速运转、低速制动、快速平稳、换色速度0.2-0.5秒/色,8色<5 秒
●采用最新的自适应模糊控制技术,能自动对色纸长度进行检测,保证换色定位准确,同步性好。
●采用进口拔码开关设置地址,防误触设计,操作简单,直观方便。
●采用全铝合金结构,重量轻,外表采用静电喷涂先进工艺,美观大方、造型简洁、线条流畅、结实耐用。
●色纸的更换非常方便,无需专业人员和任何工具。
产品名称:8路换色器控制台
型号:MHL512-08
● 8路输出,每路驱动10个,共80个换色器。
● 直选、预选、循环换色输出模式。
● 最大控制距离1000米
● LED+数码管状态显示
● 体积:360×240×80mm
● 重量:2.9kg
产品名称:电源信号分配器系列
型号:MHL-PSD-04B
AC220V供电,四路独立分配,每路连接B型数字换色器15只,额定负载60只。
型号:MHL-PSD-04C
DC24V输出,独立四路输出,每路连接C型数字换色器5只,额定负载20只。
第六章 智能系集中控制统设计说明
随着信息技术的不断发展,一个现代化的多功能会议室除了要满足传统简单的会议要求外,还应具有高雅格调的优美音质、清晰的图像演示。它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集成控制几大部分组成,选取具备先进功能的DVD和录像机以及实物和图文传送器,通过大屏幕投影机还原其图像,通过中央集成控制设备,控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能,大大提高会议的工作效率和简化复杂的操作,能适合所有人士使用而不需要具备专业知识,它带给用户的不仅仅是操作和管理的方便,而且更加协调、智能和稳定。
一、工程建设目标
系统设计技术标准及规范
- 《民用建筑电气设计规范》JGJ/T16-92
- 《高层民用建筑设计防火规范》GB50045-95
- 《智能建筑设计规范》GB50045-95
- 《工业企业通讯设计规范》GBJ42-81
- 《工业企业通信接地设计规范》GBJ115-87
- 《厅堂扩声系统声学特性指标》GYJ25-86
- 《厅堂扩声特性测量法》GB/T4959-1995
- 《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93
- 《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93
2、系统设计原则
2.1先进型原则
采用的系统结构应该是先进的、开放的体系结构,和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。
2.2实用性原则
能够最大限度的满足实际工作的要求,把满足用户的业务管理作为第一要素进行考虑,采用集中管理控制的模式,在满足功能需求的基础上操作方便、维护简单、管理简便。
2.3可扩充性、可维护性原则
要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。
2.4经济型原则
在保证系统先进、可靠和高性能价格比的前提下,通过优化设计达到最经济性的目标。
3、系统设备选型原则
1.选用国际知名的器材,以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商,以保证设计指标的实现和系统工作的可靠性。
2.基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号,以保证器材和系统的先进性、成熟性。
3.选用高度智能化、高技术含量的产品,建立系统开放式的架构,以标准化和模块化为设计要求,既便于系统的管理和维护使用,又可保持系统较长时间的先进性。
二、系统功能及技术要求
2.1概述
随着信息技术的不断发展。一个大型会议室除了要满足传统简单的会议要求外,还应具有高雅格调和优美音质、清晰图像演示,并且可以根据要求配备同声传译系统和投票表决功能以及会议电视系统。它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集成控制几大部分组成。选取具备先进功能的DVD和录像机以及实物和图文传送器通过大屏幕投影机还原其图像,为了更高效、实时地指挥需要配备一套中央集成控制设备,控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能,大大提高工作效率和简化复杂的操作,能适合所有人士使用而不需要具备专业知识。
根据这一领域的需求以及我们的实际工程经验,我们将整个会议系统分成以下几个子系统。
- 中央集成控制系统
- 大屏幕背投显示系统
- 会议扩声系统
- 多媒体音视频系统
2.2 中央控制设备
中央控制设备(Center Control Unit)是会议系统的核心。它可以独立操作,实现自动会议控制,也可以由工作人员通过电脑控制,实现更复杂的管理。
(1)全自动的会议管理不需要工作人员操作,能自动管理会议的进程。功能包括:话筒管理,同声传译,电子表决,控制多个高品质的数字音频通道、数据通道和通讯通道。这些功能可以保证在无人监管的条件下对会议进行有效的控制;
(2)工作人员通过电脑控制的会议管理,不但具备全自动的会议管理的所有功能,而且可以由工作人员通过电脑实施控制。功能包括:先进的同声传译和话筒管理,资料产生和显示,三种表决方式,内部通讯,建立代表数据库,出席登记和音频处理。
中央控制设备为本系统设计之灵魂,集中了灯光、机械、投影及视音频控制手段于—体,为使用者提供简单、直接的控制方案,令使用者能方便地掌握整个空间环境各设备的状态及功能。
整个系统以中央控制器为核心。它以控制总线与各个设备相联接,接受操控者发出的控制要求,然后向各个延伸控制设备及被控设备发出控制指令。所有控制功能通过专用系统软件编程而成,具体控制可通过彩色液晶触摸屏或普通PC机实现。其操作界面根据用户的实际要求,设置得直观而易于理解(全中文、图形模块化)、操作。
3.控制效果:
◇可根据需要控制各类视音频设备的操作(如投影机上的各种功能调节,如亮度、对比度、电脑/视频画面转换、录象机的功能控制,如播放、快进、快倒、暂停、停止、录音、录象等功能及对设备进行设置等高级调整);
◇可根据需要,通过对各类专业矩阵及相关设备的控制,完成各类音/视/计算机信号的切换、调整信号通路;
◇可通过音量控制盒完成对音量的控制;
◇可对会议中心之白炽灯进行分路无级调光,也可对日光灯组进行开关控制;
◇通过继电器控制器,完成对电动窗帘、电动屏幕的控制以及电磁锁的开关和通电单透玻璃的控制;
◇中央控制设备可随不同需要而设计程序,如各种灯光模式,调光速率, 口令保护使用权等,配合实际使用情况现场调整。更可按用户的特定需求,编写连动操作程序,只需一个指令便能完成多个动作。
在该方案中所配置的系统设备可实现以下的控制功能:
1、投影机上的各种功能调节,如亮度、对比度、电脑/视频画面转换、机器的开/关等;
2、录象机、影碟机、录音卡座的功能控制,如播放、快进、快倒、暂停、停止、录音、录象、进仓、出仓、开/关等;
3、音量大小控制;
4、多种视频及电脑讯号随意切换到投影机上;
5、日光灯(光管)的分组开/关控制;
4.电声设备的组成
音频环境的建立离不开电声设备,它由以下四个部分组成:
声源设备——指拾音设备、影音信号播放设备如:拾音话筒、CD、MD、DAT、DVD等设备;
调控设备——指对声源设备送出的音频信号等多路的音频信号进行前级的放大和混音输出、音频信号处理的设备,如:调音台、均衡器、反馈抑制器等设备;
放大设备——指对经过调控设备混音输出、信号处理后的信号进行后级功率放大设备,这里指专业功率放大器;
重放设备——指将经过后级功率放大器放大的音频信号进行电—声转换并释 放表现出来人耳可懂的声频信号的设备,这里指扬声器;
4.1重要术语
声压级——人耳可听的声压范围非常大,期间相差一百万倍,用声压来表示和计算都很麻烦,人们引用声压的相对大小称之为声压级来表示声压的强弱,以分贝(dB)为单位表示,在音响工程中有一个很重要的概念是:距离每变化一倍,声压级就相差6 dB,功率增加一倍,声压级增加3 dB,声压级以及相关环境的参考见下表:
0dB | 30 dB | 50 dB | 60 dB | 100 dB | 140 dB | 160 dB | 180 dB |
可闻 | 钟摆声 | 一般话 | 大 声 | 飞机引擎 | 飞机起飞 | 导弹发射 | 核爆炸 |
灵敏度——它的定义是馈给扬声器1瓦功率的电信号,离扬声器轴线1米处产生的声压级为扬声器的灵敏度。它是衡量扬声器系统电声转换效率的重要参数,也是衡量扬声器性能的重要指标,同样功率的扬声器,A的灵敏度比B的高6 dB,那么要得到声场中相同的声压,A用一只,B就要用4只,A用一台功放机推动,B就要用同样的功放机两台推动才能达到A的声场效果。
扩声功率——指达到系统的设计声压级时,系统的扩声设备所需要的额定功率,系统的声压级是通过它来表现的,而且它的选定对工程造价影响较大。
混响时间——定义是一个稳定的声音信号突然中断后,在厅堂内的声压级跌落60 dB所需要的时间,它的参数由建筑结构和装饰材料决定,是厅堂非常重要的建筑声学属性参数,它的取值对厅堂的音质影响非常大,200平方米以下的环境可取0.8~1秒,200~400平方米的环境可取1.0~1.2秒,以上为参考值。
4.2信号处理系统
对会场信号源进行完善的处理,包括转接、分配、切换、倍频、四分割、多屏拼接等,达到信号资源共享的目的,使会场能轻易地获取任意一个或多个所需的信号,满足各种不同功能的需要。它是整个多媒体会议系统灵活性、安全性的有力保证。
4.3中央集成控制系统
随着科技的不断进步,广大的客户对各种多功能的会议室、学术交流中心、培训中心、多媒体教室、监控中心提出了越来越高的要求;各种先进的音视频设备、电子设备等被许多高要求的客户所采用,以期达到理想的效果。但是随着设备数量的增加,遥控器会越来越多,控制方法也会越来越多,叫人无所适从;同时对于环境的控制,很难根据需要及时改变以达到理想的效果。
全自动智能化设备中央集成控制系统可通过触摸式有线/无线液晶显示控制屏对几乎所有的电气设备进行控制。可通过一个带视频监视的触摸屏控制厅内所有电子器材,包括投影机、屏幕升降、影音设备、信号切换,以及会场内的灯光照明、系统调光、音量调节等。简单明确的中文界面,只需用手轻触触摸屏上相应的界面,系统就会自动帮你实现你所想做的功能,它不仅能控制DVD、录像的播放、快进、快倒、暂停、选曲等功能,而且可以控制投影机的开关、信号的切换,还有屏幕的上升、下降,白炽灯调节、日光灯开关等等功能,免去了复杂而数量繁多的遥控器。
4.4多媒体视音频系统
包括DVD机、录像机、视频展示台等。视频展示台可摄影和传输任何图文、实物、正负胶片等。
三、RTI中央控制系统
3.1 RTI的历史
1、建立于1992, 在美国的明尼阿波利斯,
2、最初是设计产品和软件销售给合作伙伴,
3、帮助Pioneer做触摸屏的遥控控制
4、在2000年,以RTI为品牌的T2和IRF-6诞生。
5、全系列的手持和墙面控制器,以及控制处理器
6、控制解决方案设计给专有的不同的消费安装需求
7、行业领导地位的 Theater Touch Designer™ 软件可对所有产品进行编程
3.2 RTI的特点
1、一套软件可对全线产品进行控制编程
2、超过15年具有大量的红外数据库
3、针对消费安装市场设计明确的编程需求
4、可以和专用的专业系统集成
3.3 T2-C 通用遥控器(全彩2.8寸TFT 液晶触摸屏)
具有流线型时尚外观设计的T2-C,是RTI 开创性的T2 遥控平台系列的第三代产品。杰出的T2-C 通用系统控制器,采用最先进的工艺技术,带有全彩TFT 液晶屏幕显示。可全面自定义设置的触摸(软按键)屏具有强大功能和极高灵活性,35个固定常用硬按键的便利操作, 二者结合造就了T2-C 的卓越表现。其设计兼顾外形、功能与技术方面的各种需求。采用多项创新设计,如用于滚动菜单导航的三档开关等,T2-C 将为您带来最完美的通用遥控设备使用体验。
3.3.1产品描述
T2-C 可在其2.8 寸彩色触摸屏软按键与常用硬按键的利用之间灵活设定与操控,达到了完美使用之方便性,在同系列产品中最为轻薄,拥有便于单手操作的最优化人体工学设计,兼顾了外形和功能各方面的要求。T2-C 拥有流线型外观和绝佳的平衡, 同时也具极高的灵活性和可扩展性。
T2-C 能够取代其他所有遥控器,对家庭影院进行全面操控。高亮度高对比度的TFT 液晶屏, 能够显示自定义按钮,文字,图像与动画。带背光显示的35 个硬键,方便使用各种常用功能。使用基于Windows 操作系统的Integration Designer软件,能够方便地进行编程设置。
T2-C 不仅仅是一个通用遥控设备,而更是一个可扩展的控制系统。配合使用可选的各种RTI 附件装置,T2-C 能够用于各种复杂与精密控制功能,可利用射频(RF)传输穿过墙壁和柜壁进行远距遥控功能,经由被控设备电源开机感应回路进行准确操作,以及利用进行各种RS-232 接口与其他设备联系以完成更多全方位的控制功能。
3.3.2主要功能
- 人体工学设计带来轻松的单手操作体验
- 真彩TFT 液晶屏显示自定义按钮,文字,图像与动画
- 集成高分辨率触摸屏
- 35 个可定义/编程的键盘(硬键)按钮
- 三向开关便于滚动浏览菜单与导航
- 拿起T2-C 时倾斜感应开关自动点亮背光
- 高亮度背光显示和键盘
- 直观的按键布局提供常用功能
- 传输红外线和射频信号(可以一键同时发送)
- 提供可选射频接收器,能够穿过墙壁,柜壁等障碍传输信号
- 系统包含锂离子充电电池和扩展底座
- 可全面定制、编程、升级
- 超广红外传输频率范围
- 可选“电压"及“视频"感应模块,配合某些RTI 处理器使用,能够监控设备的开机状态
- 可选RS-232 控制设备接口,配合某些RTI 处理器使用
- 非易失性存储器能够在断电时依然保留您的系统配置
- 可现场升级固件
- 可USB 编程
3.4 XP-8 高阶全功能中央处理主机
XP-8是用于自动化控制家庭和办公建筑中电子设备系统的高端遥控处理器。炫快的微处理器(MPU),实时/多任务操作系统,以及无限的扩展可能性,XP-8集多种强大功能于一体,提供大规模高精度复杂项目的最佳解决方案
3.4.1产品描述
与其它RTI处理主机一样,XP-8设计用于与所有RTI遥控器与触摸屏面板进行完美整合。除丰富的基础控制接口,如红外,触点闭合,电源开机感应等以外,XP-8还提供更高端精密的控制接口供您选择使用,如双向RS-232接口,USB口,及以太网接口等。XP-8亦带有互联网接口,以方便利用非现场监控、控制及升级等各种便利的服务功能
3.4.2主要功能
- 强大的32位,200MHz XScale®处理器
- 32M非易失性闪存
- 前面板控制/显示(11个按键用于前面板控制)
- 2个USB接口
- 8个多用途输入/输出(I/O)接口
- 8个双向RS-232接口
- 8个感应输入口
- 输入/输出(I/O)接口与符合行业标准的红外发射器,红外线增强器,以及转发器系统兼容
- 所有的输出接口均带短路保护与过载保护功能
- 所有接口的红外输出功率均可变
- 输入/输出(I/O)接口支持可选的RTI电源开机感应与通讯模块
- 使用Integration Designer TM软件进行编程
- 非易失性存储器能够在断电时依然保留您的系统配置
- 可现场升级固件
- 可USB编程与以太网编程。
- 拥有与多个射频(RF)接收模块连接的输入口
- RS-485通信接口可用于将来的扩展功能
- 内建系统时钟
- 采用标准19英寸支架安装或无支撑放置
3.4.3参数说明
电源:12VDC, 1A
多用途输出口:8个可自行设置的3.5毫米 4导线插孔、设计用于RTI模块与符合行业标准的红外发射器
红外输出驱动电流:最大100mA(每个接口, 可调大小) 最大200mA(高红外输出接口)
红外传输频率范围:15kHz-460kHz
红外输入:与符合行业标准的转发器与接收器兼容
继电器: 8个, 3 A @ 30 VDC 或 12V/100mA 触发器
感应输入: 8个, 模拟信号/数字信号/闭合信号
RS-232接口: 8个, RJ45接口
以太网界面:10/100Base-T
USB接口: 2个主接口(Host), 1个编程编程
扩展接口:RS-484/红外(IR)/电源(PWR)
内存扩展:SD/MM卡插槽
显示: 高对比度STN液晶屏
显示尺寸:0.7 in x 2.8 in (18mm x 60mm) 32×122像素
背光:蓝色LED(显示/键盘)
安装: 支架安装或无支撑放置
尺寸(长宽高) :17 in (432mm) x 1.7 in (43mm) x 6.4 in (162mm)
重量: 4 lb.(1814g)
保修期限: 一年(部件及人工保修)
3.5 调光器SV-220-4A
- 4路无级白炽灯调光
- 模拟量控制(256级调光)
- 具有手动和中控同时调光功能
- 面板上具有液晶显示屏,可实时显示灯光亮度状态
- 具有预设灯光亮度的功能
- 断电最后一次状态保存功能
- 输出电压部分具有短路保护功能
- 4路调光功能,每路功率1500W
- 4路无级白炽灯调光
- 输入电源要求:AC220V50HZ
- 载入容量:单路功率20A
- 设备具有级连功能,通过切换ID地址识别不同设备
- 适用于SV-PRO、CRESTRON、AMX等智能中央控制系统
- 控制方法:
- 1、通过RS232/RS-485网络协议控制 ;
- 2、手动按钮触发数码无级调光,每路调光2个触发按钮(按钮只带5V电压,使用更安全),一个是加亮,一个是减暗;使用更可靠!单路或多路调节
3.6电源控制器SV-SP8
- 8路开关量控制,可级连到16台设备;
- 表面带蓝色电源指示和蓝色继电器开关指示灯;
- 具有手动和中控同时管理功能;
- 设备接线方便,安装时只需要打开小的接线盒外壳就可以接线和调ID码,无须打开整个表面外壳;
- 设备配墙上安装支架,可以平放或墙上安装;
- 断电最后一次状态保存功能;
3.7 VGA08X08切换器
- 16路电脑信号输入,4路电脑信号矩阵输出
- SVS系列VGA电脑信号切换器是专门为计算机显示信号以及高分辨率VGA图像信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路电脑信号输出通道中的任一通道上,该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
- 本产品是具有高可靠性的智能设备,设计中采用容错技术,并可以自我判断故障点、启用备用电路,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有红外遥控功能和RS232通信功能,用户可以方便的完成演示过程中的信号切换。
- 本产品带有断电现现场切换记忆保护、LCD液晶显示等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备配合使用。
主要指标:
VGA部分
- 带宽:300MHz
- 亮度色度干扰:-50dB@5MHz
- 微分相位I/0S:<1.28度,58MHz
- 微分增益误差:0.1%, 3.58-4.43MHz
- 隔离度(串扰) : <-85db(5MHz)
- 非线性失真 : <0.02%/0.02º (RL=150Ω)
- 支持分辨率: 1600*1200
- 输入输出接口:HD15PIN(VGA)
3.7 AV08X04 音视频切换器
- 32路音视频信号输入,8/16/24/32路音视频信号矩阵输出
- SVS系列AV音视频切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路音视频输出通道中的任一通道上,该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
- 本产品是具有高可靠性的智能设备,设计中采用容错技术,并可以自我判断故障点、启用备用电路,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有红外遥控功能和RS232通信功能,用户可以方便的完成演示过程中的信号切换。
- 本产品带有断电现现场切换记忆保护、LCD液晶显示、音视频同步或分离切换等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备(如快思聪、AMX控制系统)配合使用。
- 高品质、大批量生产,有较高的兼容性和稳定性,有较高的性价比
第七章 音响系统对土建预留预埋配合要求
1、孔洞
在大会议室舞台前沿两侧的墙体,预留孔洞供安装左右主扩声超低音扬声器和拉声像扬声器,详见图纸。
在大会议室观众厅和舞台区之间,预留两个通过管线的孔洞,开口0.5米*0.5米,供音响系统过管线,此孔洞一般预留在台口左右上方。
在声控室预留一个0.5米*0.5米的孔洞直通吊顶上空,供敷设管线。
2、承载
对于大会议室观众厅内扬声器的布置,根据声线分析,图纸中的左右扬声器组安装位置,安装在音桥内,详见图纸(音桥音箱平面图布置图),要求声桥的每个音箱室均应提供1吨的承载量。
3、供电
大会议室应提供二个集中供电点,采用单相三线制配送。而且二个供电点的取电由同一路开关提供。建议双路供电,一次变电配送,音响系统的供电应与灯光照明供电分开,减少电源干扰。
一个供电点设在声控室,容量10KW;一个供电点设在功放室,容量40KW。
4、接地
声控室应设保护接地和工作接地,按中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16-92中第21.6.4条所规定的原则处理。具体要求如下:
- 单独设置专用接地装置,接地电阻不应大于2欧姆。
- 接至共同接地网时,接地电阻不应大于1欧姆。
- 工作接地应构成系统一点接地。
5、声控室工艺要求
音响系统主要设备均在控制室内,为使设备正常运转,操作人员有良好的工作环境及进行监听和观察整个大厅,对扩声控制室提出如下建议:
- 音响声控室面积应不少于15米2,高度不小于3米,观视大厅一侧墙面应开左右移动式窗户,宽度不小于3米。
- 扩声控制室内进行监听,混响时间应小,墙面和吊顶作简易声学处理,使混响时间小于1秒。
- 扩声控制室内用白炽灯照明,不使用带镇流器的日光灯,以免引起干扰。
- 扩声控制室内铺设架空活动地板(计算机房用成品活动地板),活动地板距混凝土地面为300mm,声控室内管线均暗敷在活动地板下。
- 距活动地板3米高度设电源插座若干。
- 控制室内应有空调。
第八章 施工组织设计
一、工程技术要求
作为技术含量高,承担较大责任的专业音响工程在施工技术上有着特殊的要求。首先,要拥有合格的施工队伍。音响工程的施工必须是高效而可靠的,如果没有一个合格的施工队伍,不光设计方案不能得到有效的实施,而且施工质量也难以得到保证,在这只队伍里应该有:具有相关技术许可证的电工,焊工以及电子技术员等,同时尽量是一些有音响工程施工经验的人员,这样的施工队伍才能保证工程顺利地完成。其次,工程的施工一定要严格按照设计进行。音响工程是一项复杂的工程受理论设计和施工技术的影响较大,如果在工程施工中凭想象凭经验地蛮干,肯定会带来不良的后果,而设计是在充分地了解了各种情况并进行了一系列计算后完成的,必须成为施工工作进行的依据。最后就是,工程必须按照相应的技术规范进行施工。音响工程在施工时会涉及到不同的工种,这些工种的施工技术要求和安全措施不尽相同,只有认真地执行这些技术规范,才能保证各个施工环节的质量,才能保证施工人员的安全。
1、工程施工的步骤
(1)首先要进行管线和挂接件的预埋。
管线和挂接件的预埋一般需要在工程项目确定后就应该马上开始,因为通常来讲,预埋的管线主要都在没有搭建的舞台里、或没有装饰的地面豚墙面里,如果不及时进行预埋,就很容易影响装饰工程的进度,同时必须引起重视的是预埋管线的出口一定要协同装饰部门处理,否则有可能由于处理不当而影响装饰的美观;挂接件的预埋位置和吊装强度一定要得到建筑技术人员确认,否则安全性无法得到保证,通常,需要埋设在水泥结构里的管线要选择质量好些的钢管,口径按照所穿的线缆多少来决定;穿过顶棚、装饰墙体的管线,一般选用铁制或防火PVC线槽,主要是穿线施工方便,容纳的线缆量较大,又能防火;对于埋设距离较长的管线,一定要在一定的距离开设检修口,最后必须注意的是,预埋管线的工作几乎是无法更改的,一旦决定了在什么地方,埋多少,怎么埋,而且预埋完工后,要想更改就不太可能了,所以预埋前一定要认真地分析设计,明确设备的数量、位置、供电情况及控制方式,在此基础上提出准确的管线数量、口径和走向。
(2)其次要进行各种棚,架的焊接和安装。
这项工作尽量与装饰工程交叉进行,因为在施工中难免开启一些孔洞以及对已有的装饰物产生破坏,这些都需要装饰部门协助完成,在焊接的过程中,一定要让具有焊接资格的工人操作,这样做除了方式安全的要求外,主要是焊接质量直接关系到棚架的吊装强度,不能马虎,同时,因为焊接施工通常都是与装饰工程同时进行的,现场会有一些易燃物,所以施工中一定要注意防火,待焊接牢固,油漆完成后,就应该开始这些棚安装了,安装的安全性同样非常重要,必须有建筑技术人员比较充足的时候才能开始吊装;最后就是,所有的安装件都必须增设可靠的保护措施,这样的安装才有安全的保证。
(3)再下面就要进行各种线缆的铺设。
这项工作虽然比较简单,但是也应该认真进行,特别是穿管这一项,容不得一点马虎,铺设线缆道德要掌握合理的方法,例如穿管时钢丝与要穿的线缆应该捆扎牢固,扎头要得减小阻力,必要时涂抹少量的润滑油;其次线缆损坏或错乱的麻烦;再者就是要在线缆铺设时认真对线缆进行检查,象外皮是否破裂,屏蔽层是否损坏以及芯线是否断裂等等;最后,一定要在铺设的线缆上做好明显的标记,以备安装设备和日后检修时使用。
(4)再后面应该进行各种设备的安装
设备的安装必须在装饰完工、线缆铺设正确后进行,国为音响灯光的设备不仅价格较贵,而且许多设备需要避免尘土的沾染,装饰工程凌乱的现场是不适合安装设备的,设备的安装首先应该注意开箱时要仔细检查,因为许多国外设备的包装非常规范,有一些重要的备件或说明书可能单独隔离在包装盒的底层,很容易在拆箱时随包装盒一起扔掉;其次设备安装前应该认真阅读产品说明书,以掌握正确的安装方法、步骤。例如;许多电脑灯的灯泡和镀膜玻璃都要求佩带棉线手套安装,不允许直接用手去接触;最后就是设备安装要牢固,保护措要完备,特别是灯光设备,位置高、重量大而且以常运动,一般又在舞台或舞池的上方,所以必须绝对确保安全。
(5)最后就是供电线路,控制线路和信号线路的连接。
这是一项需要细致认真和技术性的工作,所以应该由技术过硬责任心强的人员进行,在线路的连接时,首先要求方式必须确保在无电状态下进行,因为音响灯光设备的电源供应要求不尽相同,如果在安装时就提供电源,不仅安全性差,而且很容易损坏设备;其次,要求施工符合电器安装规范,因为电器安装规范是检验方式是否合理的标准,所以按照规范施工与否,达到期的工程质量是完全不同的,许多按照规范施工的正规的工程内行一看就知道活儿干得“漂亮”;再者,要求各种插接件,大型工程中需用要的各种二芯、三芯、莲花接头、卡侬插头、多芯插头的数量非党大,经常需要几个人同时制作很长时间才能完成,如果在焊接前不了解正确的连接方法和焊接方法,可想而知返起工来会有多么麻烦,所以一定要弄清楚,例如:欧洲的一些音响产品的卡侬脚和一般通用的编号不一样,千万不能焊错;一些灯光的控制线要求屏蔽较高,如果焊接不合理,就有可能使灯光产生误动作;最后要求线路中所有的火线,零线,地线及屏蔽线的连接必须准确无误,在电源供应方面,要注意的是:音响和灯光的某些设备使用的电源以常会引起误会,例如:有些设备使用110V的交流电,而随机的变压器是单独插接的,如果连接线路时将它遗忘,而直接将设备的电源插头插在于220V的电源上,后果就可想而知了;又比如:一些同边设备使用的是低压交流电,有的又使用低压直流电,它们的插头外形很相似,如果不注意的话,供上电后轻者导致声音反相低消,声压降低,音质变差的后果,同时也容易导致设备外壳带电,留下安全的隐患;从屏蔽来讲,系统网络抗干扰的能力,主要决定于系统屏蔽是否正确及屏蔽是者不工作,重者就会损坏设备,而供电线路相位的错误则可能会影响到音箱的相位,从而否正确及屏蔽质量的高低,常常在一些工程中发现:要么没有进行屏蔽,要么屏蔽层形成闭环回路;要么就是屏蔽线连接错误没有形成屏蔽网络抵抗不了干扰,甚至有些工程的施工人员将信号地和电源的零、地、屏蔽线和信号线这几个要领混淆,胡乱连接,不光抗不了干扰,还会带来大量的干扰,所以一定要先实实在在地把这些概念理解清楚。
(6)另外就是对安装、供电线路、连接情况的检查。
因为工程的整个系统涉及的连接点和插接件比较多,在安装时也有可能因为个别的原因发生错误,所以,细致的检查是有必要的,一般的检查包括设备安装安全性,供电线路是否合理,各插接件的连接是否正确等,另外还有一个重要的检查项目就是:仔细检查每一件设备的状态设置是否满足设计要求,这点绝对不能忘记,否则极易造成设备损坏,这些状态包括;功放在桥接要求时,桥接开关是否置位;各设备的电源选择开关是否合适;灯光设备是声控还是电控;电脑灯的地址码是否设置正确;投影机的输入方式设置等等。
(7)待以上施工步骤都确信完成后,就应该准备进行设备的调试了。
对于设备的调试,因为各个工程的情况不同,很难统一一个通用的方法,需要单独分类进行讨论,如果要想完整地全面地对所有类型的工程调试过程进行介绍,篇幅会太大,这里只就一般的工程设备调试简单进行介绍。
二、调试前的准备
工程的调试,是一项既需要技术和经验又需要认真和细致精神的工作,当设计和施工都符合要求时,调试不合理不细致,不仅不能达到工程的的设计效果,而且还有可能使设备工作在不正常状态。所以在调试前要充分认识到这项工作的重要性。
调试前要仔细确认每一台设备是否安装、连接正确,认真向施工人员询问施工遗留的可能影响使用的有关问题;调试前要仔细确认每一台设备是否安装、连接正确,认真向施工人员询问施工遗留的可能影响使用的有关问题;调试前必须再次认真地阅读所有的设备说明书,仔细查阅设计图纸的标注和连接方式;调试前一定要确信供电线路和供电电压没有任何问题;调试前应该保证现场没有关人员;调试前还要准备相应的仪器和工具。
三、音响系统的调试
音响系统的调试是工程调试的关键,音响系统涉及的设备最多,调试的部位也最多,遇到的问题也可能最多,所以要首先集中精力完成它。需要准备的仪器和工具:相位仪,噪声发生器,频谱仪(含声级计),万用表等。
调试的步骤:单独开机,从音源开始逐步检查信号的传输情况,这项检查很有意义,因为只有信号在各个设备中传输良好,功放和音箱才会得到一个正常以经过正确处理的信号,才可能有一个好的扩声质量,所以在做这一步工作时,一定要有耐心,一定要仔细,进行这步时,音箱和功放先不要着急连接上,周边处理设备也最好置于旁路状态。检查时要顺着信号的去向,逐步检查时要顺着信号的去向,逐步检查它的电平设置、增益、相位及畅通情况,保证各个设备都能得到前级设备提供的最佳信号,也能为下级提供最佳信号,在检查信号的同时,还应该逐步检查它的电平设置、增益、相位及畅通情况,保证各个设备都能得到前级设备提供的最佳信号,也能为下级提供最佳信号,在检查信号的同时,还应该逐一观察设备的工作是否正常,是否稳定,这项工作意义就在于,单台设备在这时出现故障或不稳定,处理起来比较方便,也不会危及其它设备的安全,因此,这项检查不要带入下一步进行。上述无误后,就将音箱和功放逐一接入系统,在较小的音量下,利用相位仪首先逐一检查所有立场箱的相位是否一致,为下面的调试作好准备,将噪声发生器和均衡器接入系统,准备好频谱仪,以适中的音量开始对均衡器接入系统,准备好频谱仪,以适中的音量开始对均衡对均衡器进行调试,频谱仪的测试点要按照有关标准选取,对均衡器的调试原则是:使频谱仪在于20Hz~20kHz的音频范围内,显示的厅堂频响曲线在各测试点处基本平直,注意:对各个点进行测试时要使音量保持一致,然后记录好调试后的均衡各频点电位器的位置;同样以较小的音量和较大的音量保持一致,然后记录好调试后的均衡器各频点电位器的位置;同样以较小的音量和较大的音量分别再进行一次调试,再将均衡器的调试结果记录下来,最后将几种调试结果的数据进行分析,寻找到一个各种音量下均衡量各频点的折中位置,然后再进行测试,并将厅堂频响曲线描绘下来,最终的均衡器各频点位置也要进行记录,注意:在均衡器的调试中,调音台的频率补偿一定要置于0处,其它的周边设备要处于旁路状态,另外需要说明的是:在通常的音响工程中,考虑到厅堂的装饰材料对高频信号的吸收较弱,所以可以适当将10kHz以上的信号略做衰减。
以上步骤完成后,应该进行电子分频器的调试。分频器的调试可以分高、中、低频单独进行,其中分频器在系统中的用途不同。调试的方法也有区别,如果,分频器仅用于低音音箱的分频,那只要在上述的均衡器调试完成后,让低音音箱单独工作,将分频器的低音分频点取在150~300Hz之间,适当调整低音信号的增益,感觉低音音量适可便是,然后与全频系统一道试听,再进行低音与全频音量的平稳;如果分频器用在全频系统中,就要求准确依照音箱厂家提供的参数娄别设定高、中、低频的分频点,然后反复地进行各频段信号增益的调整,直到各频段的听感比较平衡后,再参照下一步频谱仪在各测试点测试的声压情况做进一步的微调。待均衡器和电子分频器基本调试完毕后,就应该开始进行厅堂声压级的测定,测试点还是原来选取的几点,噪声源应该用粉红色噪声仪,测试时除了在全频段外,尽量在高、中、低三个频段分别选取几个频点测试,测试的目标就是:在保证信号最佳动态的前提下,以调整使得系统的扩声声压在各点都要达到设计的声压级,同时要参考高、中、低频段各点的情况,再分别对均衡器和电子分频器略作调整,如果各测试点声压级的结果偏差较大,即声场的均匀度不好,就应该认真地进行分析和相应的改进,首先要从建筑装饰的施工工艺方面入手,假如这方面有较大的缺陷,从而影响声场的质量,那就应该提出可行的整改措施:假如装饰方面没有明显的缺陷,或有一定的不足,但无法进行改进时,就应该从音箱的摆位,指向及安装的形式方面进行分析,分析的内容包括:音箱与建筑四面的距离,音箱之间的安装位置要求,音箱的指向和频率特性等,下面就根据实际工程中常见的音箱的摆位、安装方式利用图示进行一番比较。 下面进行话筒和效果器的调试,对于话筒的调试,可以分类进行,人声用有线话筒只要没有可闻的线路噪音,音质正常就可以了,在其有效活动范围的声反馈可以利用频谱仪进行频率监测,并作好相应频率和位置的记录;乐器用有线话筒必须和东队一道配合调试,并作好各乐器使用话筒的型号和拾音距离的记录;无线话筒必须和乐队一道配合调试,并作好各乐器使用话筒的型号和拾音距离的记录;无线话筒的调试要注意:天线位置合理,放筒使用出现死点的位置(作好记录),接受机的信号电平增益要适可,降噪微调的最佳位置要反复寻找等,对于效果器的调试,原则是,保证其输入信号增益能使效果器得到期较好动态的声音信号,并且要留有一定的余量,效果混合信号输出要根据需求来设置。至于效果器的具体效果选择和参数设定,应该作一些粗略的试验,然后根据节目的要求来选定,只是需要注意的是:效果器的混响时间和延时量在调定的不要超过一定范围,以免影响语言的清晰度和信号的连续性,在话筒和效果器的调试中,还应该包括返听系统的调试,原则就是:让返听系统的频响特性与主扩声系统一致,其声压级演员(包括乐队)能清楚地听到各自的声音为准,不能太大,不能带来额外的声反馈等。 对于压限器的调试,应该在系统的以上设备基本调定后再进行,一般在工程中,压限器的作用是保护功放和音箱,以及使声音箱,以及使声音的变化平稳,所以在调试时首先要设定压缩起始电平,通常不要设定得太低,当然太高也会使保护作用降低,具体设置应该视各种压限器的调节范围和信号情况而定,其次要设定压缩启动和恢复时间,通常启动时间不宜太长,以免保护动作不及时,而恢复时间不宜太短,以免造成声音效果受到破坏;再就是要设定压缩比,一般工程中设在内4:1左右,压限器中的噪声门的调定要注意:如果系统没有较大的噪声门关闭;如果有一定的噪声,可以将噪声门的门槛电平设定较低处,以免造成扩声信号断断续续的现象,如果系统的噪声较大,就应该从施工技术方面分析了,不能单独靠噪声门来解决,其它设置可以根据不同要求面定。 其它设备的调试不再作一一详细介绍,总的来说,调试的原则,必须认真阅读产品说明,逐步细致地进行微调,在不破坏基本的声场条件的前提下,有选择地使用音频处理设备,以达到设计的要求。
四、系统模拟运行
系统在调试完毕后,正式运行前必须进行的过程就是系统的模拟运行,无论什么样规模的音响系统,其设备的数量都比较大,工作的状态也各不相同,加之系统中设备质量和工作稳定性难免参差不齐,在短时间的工程调试中,很难发现其中的隐患或不足,但是一旦工程完工后,实际的系统运行时间会长得多,往往还有超时间,超负荷运行的现象,那时系统中早已存在而未被发现的隐患和不足,就有可能迅速扩大,给用户和工程双方带来不利的影响,模拟运行就是要在类似实际运行的环境中,了解系统的工作状况,发现问题,防患于未然。
首先要测量出各系统单独运行和总体运行时供电线路各相的电流。
虽然在设计和施工时对供电线路进行了相应的要求,对各相的电流分配情况也有了大致的了解,但是实际的运行情况与理论值肯定会有出入,为了做到心中有数,万无一失,必须对实际运行时的电流情况进行测量,一般可以利用钳流表对各相分时间、分运行设备的数量分别测量,如果发现实际测量值与理论值有较大差距,或各相电流分配比例差距较大,或者线路电流有超常现象,必须重新进行整改,以保证用电安全。
其次要检查各个设备在满负荷运行和长时间运行时的工作稳定性。
专业音响系统和非专业音响的一个较大区别,就是它们在满负荷和长时间运行状况下,表现出的工作稳定性截然不同,工作稳定性也成为专业音响灯光设备的重要性能指标。但即便同是专业设备,相互间的工作稳定性也相差较大,有些设备在非常恶劣的环境下仍能正常工作,有些设备却在长时间工作时让人担心。这些检查包括:音质的变化,灯光控制性能变化,无线话筒频点的稳定性及电池不充足时的接受情况,各设备长时间工作时产生的噪音情况等等。但是需要说明的是:工作稳定的检查是要保证设备处在合理的环境下为前提,不能为了检查故意使设备的工作环境恶劣或使该设备处在不正常的工作状态,这样做造成的设备损坏是得不到保修的。
最后要检查各个设备在满负荷运行和长时间运行时的发热情况。
音响系统的设备基本上都是耗电设备,在运行中肯定会有不同程度的发热,尤其是象功放、灯光、摄影机之类的大功率设备,通常的发热情况都比较明显,所以在一定程度上的发热现象,不会对设备使用和系统、设备的安全造成什么影响。但是,如果在安装时没有保留适当的散热空间,或者设备本身在长时间、重负荷运行的散热情况不良,那就该予以解决了,否则轻者设备产生保护,重者造成设备损坏。一般正常工作范围内设备发热严重的话,一定要将设备更换; 如果没有合适的散热空间而设备发热量较大时,应该考虑强行通风,并且要明确告诉使用者;要定期进行尘土清扫和设备保养。
另外需要补充的是:一般要在模拟运行中进行不同负荷下、不同时间的系统试运行,进一步检查系统的工作安全性和稳定性。 总之,系统的模拟运行是非常重要非常必要的工作,这时的每一项工作换来的将是设备长期运行的稳定和系统工作的安全。特别是供电线路和设备的发热状况,将直接关系到工程的安全性,因此应该引起所有工程技术人员的高度重视。
五、调试结果和问题的记录
因为音响工程要进行调试、设定和检查项目很多,而这些结果和问题又是今后使用及检修的重要参考资料,所以有必要在进行每一步工作时将结果和问题记录下来,然后进行必要的分析和总结。对于使用者有用的记录数据,应该交给他们;对于日后维修有用的记录数据,应该由设计者妥善保管。记录的结果包括:设备的位置编号、设备的设定状态、调试时的测试数据,相关程序编辑的信息等等;记录的问题包括:设备工作环境的问题、设备干扰的问题、设备运行状况的问题、与音响工作无关但影响系统运行的问题等等。
六、工程中的疑难问题
作为一个复杂的多技术种类的工程音响工程在进行中可能发生各种各样的问题,加之音响灯光系统的设备种类和数量较多,而且系统的技术要求也千差万别,所以各种问题的发生是难免的,通常还会遇到一些疑难的问题。
根据音响工程的特点,工程的设计对工程的质量和进展起着主要的作用,所以只要在施工中认真按照设计和有关的规范进行,一般不会在施工过程遇到什么疑难问题,或者说这些疑难问题不会在施工中反映出来。在多数时候,工程的疑难问题发生在调试阶段,甚至使用一段时间后才表现出来。既然是疑难问题,解决起来是非常不容易的,经常是费尽心思地检查很久,总是仍然存在;在些时候问题莫名其妙就自己消失,然后不知什么时候又发生了,弄得人非常头疼,想必每一位从事音响工程技术工作的人都会有不同程度的体验。但是虽然这些疑难问题是各种各样的形式表现的,但是只要设计没有错误,就可以说发生的根源只有一个,就是;施工环节的疏漏造成的。所以,即便是疑难问题,还是可以解决的。下面就是常见的部分典型疑难问题。
(1)设备外壳有带电现象
由于音响工程的所有设备工作必须用电,所以调试时可能首先会遇到部分设备外壳带电的问题,虽然外壳带电不一定影响设备的使用,但会危及到使用者的安全,必须彻底解决。
(2)音响系统音量不足
工程调试时经常遇到音响的音量始终较小,达不到设计声压级要求的现象,这就说明设备在安装和设置上有问题。
(3)声场中发生共振和反馈
虽然在设计和施工时都作了认真考虑,但难免有不太周全和无法预料的地方,而这此问题的发生肯定人影响正常使用,应该予以消除。
(4)产生干扰噪声
音响工程中遇到干扰噪声的时间非常多,发生的原因也各不相同,通常解决起来非常的麻烦,但是只要认真分析,从系统的施工上找原因,逐步分析,问题总是能解决的。
(5)灯光失控
在音响工程中有时也人发生灯光运动不协调,不受控制器控制及偶然发生错误动作等,虽然有些时候轻微的失控不会带来大的影响,但是如果问题长期得不到解决,故障有可能进一步扩大,同时灯光的误动作在演出用的工程是不能容忍的。
(6)电脑灯的灯泡经常损坏
虽然灯泡的损坏是正常现象,但是如果使用时间很短就发生损坏,就不应该属于正常现象了,特别是电脑灯的灯泡价格一般较贵,经常更换会增加较少大的开销,质量较好的电脑灯灯泡的寿命一般应该在750小时以上,如果不坚固耐用操作失误导致灯泡损坏,使用时间低于这个要求就应该进行查找。
(7)视频图象不正常
专业音响工程的视频传输距离一般都比较长,通常信号还需要经过视频处理和分配后,再给多台显示设备,中间的环节也比较多,可能由于不同的原因造成视频图像质量不好,影响观看效果,所以应该进行处理。
(8)无线话筒的声音不稳定
现在多数音响工程都配备了无线话筒,但是由于安装和调试不当,有相当数量使用状况不佳,特别是在演出现场,无线话筒的工作情况会直接影响到演出的质量,所以,这是一个不容忽视的问题。
5劳动力进场计划
5.1装饰技术劳动分组计划(劳动力为动态指标):
本部施工班组 1个组 25人
泥部施工班组 1个组 20人
水电施工班组 2个组 20人
油漆施工班组 2个组 30人
吊顶施工班组 1个组 15人
运输清洁班 1个组 5人
七、保证工程质量、安全、环保的主要技术措施
1、质量保证体系
本工程质量目标为优良,为保证本工程的施工全过程始终处于受控状态,在工程施工过程中将依据ISO9002质量保证体系的标准,建立健全质量管理制度,对工程的全过程实行有效的质量监控。
在工程管理中力求实现科学化、系统化和规范化,具体而言就是建立科学化的组织机构来保证项目部的整体实力;实施系统化的分工协作来保证项目部的各项工作处于受控状态;强调规范化的工作标准来保证各项工作的质量。确立“决策要评价,执行有计划,实施讲受控,事后速总结”的项目管理模式,以一流的管理水平来保证一流的工作质量,实施集约化的项目管理。
在项目管理中,通过全员培训,树立起全员的质量意识,使项目的质量方针成为项目部各项工作的指南。并根据ISO9002标准的要求,明确和细化了项目成员的质量职责,逐步建立和完善了各项工作的文件化管理。
2、技术保证措施
一、组织有经验、有责任心的工程技术人员并形成管理网络,对本工程的各项专业施工进行技术指导和技术控制。
二、严格执行各项技术规程、规范。
三、严格执行上级有关技术管理制度以及工程经理部所制定的《技术管理制度》。
四、施工中发现重大问题应及时以书面形式反馈给建设单位与设计单位,并以洽商等形式予以补充或修改、解决。
五、精心编制各项施工方案与技术交底并贯彻执行。
六、成立技术攻关组,技术攻关组的组长由各专业工程师担任。针对工程关键技术难点,组织专题技术攻关,研究制定解决方法与措施。
七、认真贯彻执行《建筑设备分项工程工艺标准》。
八、严肃工艺纪律,对违反工艺者,各级管理人员均有权制止,施工员要带头执行工艺并经常检查、督促施工小组的执行情况。
3、质量控制措施
一、本工程的施工全过程采用ISO9002质量管理体系的标准,对全过程实行有效的控制。
二、建立健全本工程《质量管理制度》,对工程的全过程实行有效的质量控制。
三、严格执行国家有关的技术标准、施工验收规程规范等技术法规,科学安排施工顺序,严禁颠倒工序,保证施工质量,消除质量通病。
四、实行责任制,贯彻谁施工谁负责质量,谁主管谁负责质量的原则。
五、积极听取业主及监理工程师对工程质量的意见,并对质量管理工作及时进行调整,认真接受各级质量执法机关、部门的质量监督。
六、强化质量意识,严肃工艺纪律,严格按照图纸施工,认真贯彻施工组织设计、施工方案、技术交底及工艺标准等技术文件。
七、实行施工挂牌制,以监督检查和严格自律。质量责任牌在分项工程质量评定后摘除。
八、各专业质量检查员到岗到位,及时纠正、指导,及时发现问题。对重要部位、重要工序要进行全检。项目部总工每周组织联合检查并开总结会,质量组组长、质检员、施工员、材料员参加,指出质量隐患、问题,分析质量形势,明确质量要求,确定整改措施,由质量部验证整改情况,并在下周的质量总结会上汇报验证情况。
九、定期组织学习有关法规和质量文件,树立全员质量意识,实行质量奖罚制度,奖优罚劣,作为辅助管理的手段。
十、施工中所用设备、材料、半成品的质量是保证工程质量的重要条件,进入现场应进行复验,确定其符合有关标准后,才允许使用。
十一、在施工全过程中坚持自检、互检并加强过程检查,加强质量指导,力争把质量问题消灭在萌芽之中。发生质量问题进行跟踪管理;填写质量跟踪表,由施工工长和班长签字,指明问题所在,提出整改期限,按期复查,实现质量问题的消项制度。
十二、、隐蔽工程在隐蔽前进行专门质量检查,在未达到合格标准前不得进入下道工序施工。隐蔽工程检查由施工员会同设计单位、建设(监理)单位共同按系统、部位、工序进行,验收合格后及时填写记录单并由参检人员签认。
十三、各项安装记录,检验记录、评定报告要随工程进度按实际情况及时填写。
十四、工程交付使用后,我单位派人质量回访,发现施工质量问题及时解决。
4、保证安全措施
建立安全管理体系,建筑行业最突出的问题是安全问题,因此在施工中上至项目经理,下至每一个工人,都应该高度重视。
成立安全生产(施工)领导小组,由项目经理担任组长,项目副经理和技术总监担任副组长:
组员:工程技术人员,质检人员、施工队长。
项目经理负责工程整体安全管理和协调工作。
项目副经理负责施工人员、设备、施工过程等安全;
技术总监负责施工技术安全。
5、建立安全教育制度
坚持每月一次宣传国家有关安全生产的方针、政策、法规等,组织职工学习安全工作规程和安全施工管理规定。公司对新进工人及技术人员等进行安全生产文明施工的一级教育,工地和班组分别对新进工人进行二、三级安全教育。三级教育都须经过抽问或考试合格认可后才准许进入现场上岗工作。
三级安全教育内容主要是:
(1)一级安全教育,时间为1天,内容是:介绍现场总平面布置及施工的大体情况。目前安全工作重点和争取的主要措施,应注意哪些薄弱环节。介绍最近阶段公司的安全情况,着重说明哪些地方是危险区,应遵守哪些安全规程和制度。
(2)二级安全教育,工地进行,内容为:介绍本工地主要工作情况,有哪些危险性作业及所能采取防止事故的对策。重点讲解专业施工规程中的有关部分并进行抽问。
(3)三级安全教育,由班组进行,内容为:介绍本班组施工范围及工作方法。介绍本班组安全负责人,安全活动及有关规定。最易发生的一些事故,如何防止。介绍常用工具的安全操作常识,并教会使用劳保用品。
对从事电气、起重、焊接及接触易燃易爆、有害气体、剧毒等特殊工作人员,必须进行专业操作技术的培训和安全规程的学习,经有关部门考试合格发证后方可上岗独立操作。对上述人员还将进行定期考核,不合格者,收回证件,停止作业,待重新考试合格后,方准上岗。
施工中采用新技术,新型机具,新设备或工人调换工种等,必须进行适应新岗位的安全技术教育和必要的实际操作训练,经考试合格发证后,方可上岗工作。
班(组)必须坚持每周一次的安全活动日制度。每次活动都将做到有内容,有要求,并填写安全活动日记录,以备考查。
6、安全防范重点
施工人员政审安全性:资料记录保存安全性
事故控制点:2米以上的高处坠落事故;触电事故;物体打击事故;设备机具伤害事故。控制点的管理:制度健全无漏洞;检查无差错;设备无故障;人员无违章。安全措施,保证系统运行安全,施工单位应提交施工工作人员政审材料,并严格审查在系统调试交接时,帮助业主建立系统的文档管理,将完整的完工图纸、设计文档、操作、维护手册、设备清单等保存完整,以便备查,保证在系统使用过程中,所产生记录保存的安全性,以便发生异常事故时备查
7、保证施工实施安全
严格遵守安全施工六大纪律:
(1)进入现场,必须戴好安全帽,扣好安全帽带,并正确使用个人劳动防护用品。二米以上的高空、悬空作业无安全设施的必须系好安全带,扣好安全钩。高空作业,不准往下或向上抛扔材料和工具物件。各种电动机械设备,要有可靠有效的安全接地和防雷装置,方能开动使用。不懂电器和机械的人员,严禁使用和玩弄机电设备吊装区域非操作人员不准入内,吊装机械必须完好,吊杆垂直下方严禁站人。
(2)、切实贯彻落实局制定的《建立建筑安装施工现场的安全生产规定》,《关于加强安全生产的若干重要规定》及部制定的《建筑安装工人安全技术操作规程》。针对高层建筑工程的特点,对预留洞口、扶梯口、电梯井、管道井等“老虎口”,必须设置栏杆、拉杆、盖板等安全措施,施工人员随时检查安全设施的稳固性,发现问题及时报主管施工人员及工地负责人进行整改处理。同一管道井,上下层不得同时作业,否则应采取隔绝措施,防止物件坠落伤人,上层灌浇青铅,下层不得有人作业。
(3)、使用移动式电动机械和手持电动工具(砂轮切割机,台钻,角向砂轮机,冲击电钻等)的单相电源线必须使用三芯软橡胶电缆,三相电源线必须使用四芯软橡胶电缆;接线时,缆线护套应穿进设备的接线盒内并予以固定,电动工具使用前应检查下列各项:外壳、手柄无裂缝,无破损。保护接地线或接零线连接正确,牢固。电缆或软线完好。插头完好。开关动作正常、灵活、无缺损。
电气保护装置完好。机械保护装置完好。转动部分灵活。
(4)、施工人员上岗应有安全交底记录和上岗记录,班组每天做好上岗记录,其中包括:
每天上班后,以小组为单位由组长布置当天的施工任务,明确施工要点,并根据组内成员的技术水平做适当分配工作。
根据每天施工特点,对每项工作进行具体详细的安全交底,并检查劳护用品的准备情况及其质量是否良好,教育组员认真使用。
每天下班后,以小组为单位检查安全措施是否贯彻及通过施工又暴露出哪些新的安全问题需要解决。
如班组内发生事故或有事故苗子要及时分析原因,提出对策,并做好安全记录。
不论班前,班后会兼职安全员有责任协助组长提出补充和保证安全措施的意见并监督执行。安全员要做好工作日记。
班组长在施工中途发现施工条件有变化和安全措施执行有困难时,应立即向安全部提请解决。
(5)、克服一切困难推行施工现场标准化管理,现场应保持整洁,特别在施工现场,场地小的情况下,应该做到工完料尽场地清,材料应该根据现场总体安排,分类地妥善地堆放,不可乱堆乱放,要根据使用先后程序放置,设备、材料吊入楼层后应注意存放部位的允许负荷是否超出,防止损坏楼板造成重大质量安全事故。
(6)、配合阶段和在井道中安装或在脚手架上作业时,必须携带工具袋,将暂时不用的工具、材料螺帽等随时放入袋中,在使用工具上应有安全绳装置,防止坠落伤人。
(7)、尽量争取在吊平顶施工前或吊平顶施工过程中进行吊装,充分利用梯子或土建脚手架施工,当一定要在平顶吊好后施工时,应按照关于在平顶内施工的有关注意事项执行,防止空中坠落与火警事故的发生。吊装作业时,机具、吊索必须先经严格检查,不合格的禁用,防止发生事故。
(8)、施工现场临时电源的各条线路应连接紧固,绝缘良好,负荷不超过允许值,严禁二个电源系统并联进行,一个施工小区内一般不应引入二路电源。各临时电源的配电箱都应配有漏电保护器,一般电流型漏电保护器的额定漏电动作电流不得大于30mA,动作时间不得大于0.1 秒;电压型漏电保护器的额定漏电动作电压不得大于36V。随时检查漏电开关的有效性,若失效,应立即更换。
(9)、施工用的脚手架必须按脚手架搭设验收标准搭建并验收。施工中应加强检查,不安全处应及时加固,非竹工不得随便搭拆脚手架。
(10)、使用砂轮机角向砂轮机进行打磨时,必须带好防护有机面罩 。
(11)、施工用的电缆及电源线应架空妥善固定,防止划破,压破绝缘层造成触电事故。施工用电、现场临时电线路、设施的安装和使用必须按照建设部颁发的《施工临时用电安全技术防范》(JGJ46-88)规定操作,严禁私自拉电或带电作业。送电之前必须做好质量自检互检,确认合格后方送电,试运转时各工种要互相配合,确保试转安全。已送电的电气设备上挂警告牌,送电时要有一套停送电制度,防止出现短路和触电事故。使用电气设备、电动工具应有可靠保护接地,随身携带和使用的工具应搁置于顺手稳妥的地方,防发生事故伤人。
(12)、进入工地须向警卫出示“出入证”,未带出入证及衣冠不整者不得入内。 “出入证”严禁转借他人使用。谢绝未经邀请的单位、个人到本地盘参观,与本工程无关车辆不准停放在地盘内。
(13)、爱护施工场地布置的安全标志和安全设施,共同保护现场环境。按照施工总平面图设置临时设施,严禁侵占场内道路及安全防护等设施。
(14)、在竖井内作业,严禁随意蹬踩电缆或电缆支架;在井道内作业,要有充分照明;安装电梯中的线缆时,若有相邻电梯,应加倍小心注意相邻电梯的状态。
(15)、遇到不可抗力的因素(如暴风、雷雨),影响某些作业施工安全,按有关规定办理停止作业手续,以保障人身、设备等安全。
(16)、当发生安全事故时,由安全生产领导小组负责查原因,提出改进措施,上报项目经理,由项目经理与有关方面协商处理;发生重大安全事故时,公司应立即报告有关部门和业主,按政府有关规定处理,做到四不放过,即事故原因不明不放过,事故不查清责任不放过,事故不吸取教训不放过,事故不采取措施不放过。
8、防火安全措施
在办公室、宿舍、仓库等房屋内严禁存放易燃、易爆物品,按建筑面积每120m2设置标准灭火器一个。安全通道外不能堆放杂物,如发生火灾可以及时疏散。场内要控制使用明火,不在指定地以外的场所吸烟,不能乱丢烟头,否则罚款。在易燃、易爆区周围动用明火,必须办理动火工作申请表。 严禁携带违禁品,易燃易爆品进入地盘。每日一次对工人进行防火教育,对油料煤气等易燃品要贴上标签。现场应由有关单位和安装单位共同制定“动火”制度,设立专门监护人员,每日公布动火场所动火人员的动态牌,特别在工程进入装饰期时应严格监视现场动火情况。
现场设备和材料的包装物等易燃物品应由施工班组随时清理,非安装的丢弃易燃物应及时清除。施工用电源电缆线应有专人保养检查接线,临时用配电箱要经常检查,漏电开关要起作用,防止电缆线过热引起火灾事故发生。上、下班离开休息室和工具间时应随手锁上门,防止被盗,不要将贵重物品带到施工现场。对于价格超过 RMB15,000的物品,采取投保措施。
现场消防器材,应定期检查,防止失效与失窃或损坏。消防器材放在醒目易取之处,周围不准堆放杂物,并建立消防值日制度。严格遵守《施工现场防火规定实施细则》。电焊、气焊应严格遵守“十不焊”规定:焊工无操作证,又没有正式焊工在场指导,不能焊割。凡属一、二、三级动火范围的作业,未经审批,不得擅自焊割。不了解作业现场及周围的情况,不能盲目焊割。不了解焊、割内部是否安全,不能盲目焊割。
盛装过易燃易爆,有毒物质的各种容器,未经彻底清洗,不能焊割。
用可燃材料做保温层的部位及设备,未采取可靠的安全措施,不能焊割。
有压力或密封的容器,管道不能焊割。
附近堆有易燃易爆物品,在未彻底清理或采取有效安全措施前,不能焊割。
作业部与外单位相接触,在未弄清对外单位有否影响,或明知危险而未采取有效的安全措施,不能焊割。
作业场所附近有与明火相抵触的工种,不能焊割。
焊割施工人员应时刻按以上的原则工作,以确保工地的施工安全。
9、成品保护安全措施
加强产品保护,防止经济损失,参加施工的人员应象爱护自己的财产一样爱护工程设施,确保产品完好是光荣职责,也是技术素质提高的标志。
加强施工完成区域的巡查工作,安排人员,每天一次巡查施工完成区域。
本工程采用进口设备和高档材料,价格昂贵,因此要加强退料制度,制订保管措施,对铜材等边角料及时做好回收工作。
对设备和贵重原材料的失窃与损坏,要保护好现场,报告检查、公安部门处理。
八、文明施工的现场措施
为实现现场文明施工,贯彻“强化管理、落实责任、严肃法规、消灭违章”的要求,要求进入现场的施工队伍均应按照标准化工地的要求来进行。具体措施如下:
施工人员必须遵守业主制定的有关施工现场管理制度。
进入施工现场的有关人员(含施工人员、管理人员、技术人员)必须带好安全帽,佩带工作卡。
注意施工现场环境卫生,严禁在施工现场吸烟和用火,勿随地吐痰。施工现场必须按照业主确定的平面布置图规划,机具设备、材料应按照指定地点安装或堆放,材料要有分类立卡,按手续领取;
施工中的废弃物要及时打扫,干一层清一层,做到活完场清,保持现场整齐、清洁、道路畅通;
现场工具库内外整洁,合理摆放,余料和容器及时收回。现场垃圾及时清理,集中处理。干活脚下清,活完料净,工完场清。
所有施工人员进入施工现场必须自觉遵守各项规章制度,穿戴整齐,正确使用各种劳动保护用品,工作中要团结协作,互相帮助;
施工现场要有严格的分片包干和个人岗位责任制;
施工人员在工地期间不许打架、渴酒、泡工等;
